BESCHREIBUNG
Satel SLIM-PIR-LUNA Digital PIR Bewegungsmelder, mit zusätzliche LichtquelleEin Gehäuse, mehrere GeräteDas elegante, schmale Gehäuse ist aus hochwertigem Kunststoff gefertigt. Das einheitliche Design aller Melder erschwert einem Eindringling, das im System betriebene bestimmte Modell zu identifizieren und vereinheitlicht das Aussehen aller im Objekt installierten Melder. Einzigartige Linse
Zuverlässige Bewegungserkennung
Jeder Melder ist mit einer modernen, in Japan speziell für Firma SATEL entwickelten und hergestellten Linse ausgestattet. Die neue Konstruktion gewährleistet einen sehr großen Erfassungsbereich von bis zu 20 m x 24 m und einen 90° Öffnungswinkel.
japanische
Optik
Erfassungsbereich
20x24m
Erfassungswinkel
90°
Moderner Detektionsalgorithmus Erfassungsbereich von den Meldern LUNA (außer PET-Modelle) und PRO mit der Weitwinkellinse (WD) Die langjährige Erfahrung in der Herstellung von Bewegungsmeldern und der Einsatz modernster Technologien haben die Entwicklung eines fortschrittlichen Bewegungserkennungsalgorithmus neuer Generation ermöglicht. Dank diesem können die Melder SLIM LINE Eindringlinge im gesamten überwachten Bereich zuverlässig erkennen, ohne unerwünschte Alarme auszulösen.
Digitale Temperaturkompensation
Die Melder SLIM LINE passen den Bewegungserkennungsalgorithmus dynamisch an Änderungen der Umgebungstemperatur an, sodass die Änderungen die Wirksamkeit des Melderbetriebs nicht beeinträchtigen Schneller Austausch der Linse Durch die Möglichkeit, das komplette Frontteil mit Linse einfach austauschen zu können, lassen sich die Melder SLIM LINE* schnell und bequem an die Anforderungen des Objekts, z.B. die Form des Schutzbereichs, anpassen. Standardmäßig sind die Weitwinkellinsen (WD) eingebaut – außerdem sind auch Vorhanglinsen (CT) und Langstreckenlinsen (LR) verfügbar.
* mit Ausnahme von PET-Meldern Unterkriechschutz Der integrierte, verstellbare Spiegel in den Modellen LUNA* und PRO ermöglicht wirksame Überwachung der sog. Unterkriechzone, d.h. des Bereichs direkt unter dem Melder.
* mit Ausnahme von PET-Meldern Bequeme und schnelle Montage
Praktischer Mechanismus zum Öffnen und Schließen des Gehäuses
Das Gehäuse kann mit einem flachen Schraubenzieher geöffnet werden, während zum Schließen kein Werkzeug erforderlich ist.
Steck-Klemmleiste
Die Versionen LUNA und PRO verfügen über eine Steck-Klemmleiste. Bei der Demontage der Elektronikplatine müssen die Leitungen nicht abgeschraubt werden. Dies ermöglicht auch einen schnellen Wechsel des Meldermodells.

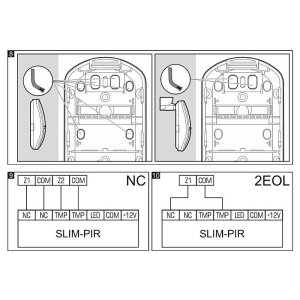

Eingebaute Abschlusswiderstände
Alle Melder SLIM LINE verfügen über eingebaute Abschlusswiderstände, die für den Betrieb mit den Alarmzentralen von SATEL ausgelegt sind (1,1 kOhm). Die Modelle LUNA und PRO sind zusätzlich mit Widerständen ausgestattet, welche die Installation in den auf den Zentralen anderer Typen basierenden Systemen beschleunigen (4,7 kOhm, 5,6 kOhm).

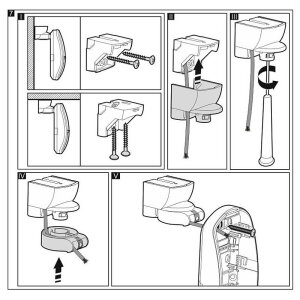

Regulierbarer Wand-/Deckenhalter
Die Konstruktion der Melder SLIM LINE ermöglicht deren Montage direkt auf einer glatten Fläche. Wenn der Melder in einem anderen Winkel montiert werden muss, um den geschützten Bereich optimal an den Raum anzupassen, kann der Befestigungsfuß BRACKET D verwendet werden. Er ermöglicht, den Neigungswinkel des Melders in zwei Ebenen zu regeln: bis 35° vertikal und bis 90° horizontal. Um die Anforderungen der Norm EN 50131 für Grade 3 zu erfüllen, ist der Halter von PRO-Modellen mit einem Sabotagekontakt ausgestattet. LUNA
Zusätzliche Lichtquelle
Die als LUNA gekennzeichneten Modelle sind mit weißen LEDs ausgestattet. Dadurch können die Melder z.B. als bewegungsempfindliche Flurbeleuchtung eingesetzt werden, die auch bei einem Stromausfall im Netz funktionieren kann. Die Beleuchtungsfunktion kann ferngesteuert werden. Sie kann auch für eine programmierte Zeit aktiviert werden, nachdem der Melder eine Bewegung erkannt hat.
Zwei Empfindlichkeitsstufen
Es ist möglich, per Fernzugriff zwischen zwei Sensorempfindlichkeitsstufen umzuschalten. Dies erlaubt, die Einstellungen der Bewegungserkennung zu ändern, z.B. je nach dem Zustand des Bereichs, dem der Melder zugewiesen ist. Wenn der Bereich unscharf ist, kann der Melder Beleuchtung als Reaktion auf kleinste Bewegung einschalten. Wenn der Bereich scharf ist, kann der Melder Einstellungen verwenden, die unerwünschte Alarme ausschließen. Fernkonfiguration Die in den Modellen LUNA und PRO verfügbare Möglichkeit, die Betriebsparameter des Melders mit dem Handsender OPT-1 zu ändern, ist für den Errichter eine große Erleichterung. Auf diese Weise können die Einstellungen (darunter die Empfindlichkeit der Sensoren, Betriebsmodus, Art der LED-Beleuchtung) komfortabel geändert werden, ohne das Meldergehäuse jedes Mal öffnen zu müssen. Produktbesonderheiten
- entspricht den Anforderungen der Norm EN 50131 für Grade 2
- Bewegungserfassung mithilfe des passiven Infrarotsensors (PIR)
- einstellbare Detektionsempfindlichkeit
- digitaler Algorithmus der Bewegungserfassung
- digitale Temperaturkompensation
- Möglichkeit, den Unterkriechschutz ein-/auszuschalten
- Weitwinkellinse, speziell für die Melder der Serie SLIM LINE entworfen
- Möglichkeit, die Linse gegen eine Vorhang- (CT-CL2) oder Langstreckenlinse (LR-CL2) auszutauschen
- Möglichkeit, die Betriebsparameter des Melders mithilfe des Handsenders OPT-1 zu konfigurieren
- eingebaute Abschlusswiderstände (2EOL: 2 x 1,1 kOhm / 2 x 4,7 kOhm / 2 x 5,6 kOhm)
- Beleuchtungsfunktion, mithilfe weißer LEDs ausgeführt
- Möglichkeit der Beleuchtungsfernsteuerung oder Beleuchtungsaktivierung durch Bewegung
- LED-Anzeige zur Signalisierung
- wählbare Leuchtfarbe der LED-Anzeige (7 Farben verfügbar)
- Ein-/Ausschalten der LED-Anzeige per Fernzugriff
- Fernumschaltung zwischen zwei Empfindlichkeitsstufen des PIR-Sensors
- Ein-/Ausschalten des Konfigurationsmodus per Fernzugriff
- Überwachung des Bewegungserfassungssystems und der Spannungsversorgung
- Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche
- regulierbare Montagehalterung (BRACKET D) im Lieferumfang
SLIM-LINE Vergleichstabelle
- Übereinstimmung mit Grade 2 gem. EN 50131 Übereinstimmung mit Grade 3 gem. EN 50131 Konfiguration der Betriebsparameter: Potentiometer Konfiguration der Betriebsparameter: Tasten und Handsender Abschlusswiderstände - 1,1 kOhm Abschlusswiderstände - 4,7 kOhm, 5,6 kOhm Steck-Klemmleiste Abdeckung zum Schutz der Elektronikplatine Anzahl der LED-Anzeigefarben zur Wahl aktive IR-Abdecküberwachung Unterkriechschutz eingebaute LED-Beleuchtung Haustierimmunität
-
SLIM-PIR: ? ? ? 4
-
SLIM-PIR-PET: ? ? ? 4 ?
-
SLIM-PIR-LUNA: ? ? ? ? ? ? 7 ? ?
-
SLIM-PIR-LUNA-PET: ? ? ? ? ? ? 7 ? ?
-
SLIM-PIR-PRO: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL: ? ? ? 4
-
SLIM-DUAL: ? ? ? 4
-
SLIM-DUAL-PET: ? ? ? 4 ?
-
SLIM-DUAL-LUNA: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL-LUNA-PET: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL-PRO: ? ? ? ? ? ? 7 ? ?
Übersicht Linsen
- Erfassungsbereich mit der Linse Typ WD (standardmäßig) Erfassungsbereich mit der Linse Typ LR Erfassungsbereich mit der Linse Typ CT
-
SLIM-PIR: 15 m x 20 m, 90° 25 m x 3,6 m 16 m x 2 m
-
SLIM-PIR-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-PIR-LUNA: 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
-
SLIM-PIR-LUNA-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-PIR-PRO: 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
-
SLIM-DUAL: 15 m x 20 m, 90° 20 m x 3,6 m 16 m x 2 m
-
SLIM-DUAL-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-DUAL-LUNA: 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m
-
SLIM-DUAL-LUNA-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-DUAL-PRO: 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m
EIGENSCHAFTEN
Produktart
-
Typ: Bewegungsmelder
-
Technik: Verdrahtet
-
Modell / Serie: SLIM LINE
-
Einsatzbereich: Innenbereich
-
Farbe: Weiß
-
Anwendung: Alarmierung
Ausstattung
-
Blickwinkel (horizontal): 90°
-
Detektionsverfahren: Wärmeerkennung
-
Sabotageüberwachung: Ja
-
Leuchtfarbe: Weiß
-
Spannungsüberwachung: Ja
-
Funktionen: Bewegungserkennung Alarmierung Empfindlichkeit einstellbar
-
Sensortyp: PIR-Sensor
-
Erfassungsbereich: 24 m
-
Leuchtmittel: LED
Bedienung
-
Programmierung: per Fernbedienung
Stromversorgung
-
Spannungsversorgung: 12 V DC
TECHNISCHE DATEN
-
Spannungsversorgung (±15%): 12 V DC
-
Erfasste Bewegungsgeschwindigkeit: 0.3...3 m/s
-
Betriebstemperatur: -10°C...+55°C
-
Empfohlene Montagehöhe: 2.4 m
-
Ruhestromaufnahme: 13 mA
-
Max. Stromaufnahme: 97 mA
-
Gewicht: 142 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Abmessungen: 62 x 137 x 42 mm
-
Umweltklasse gem. EN50130-5: II
-
Dauer der Alarmmeldung: 2 s
-
Erfüllte Normen: EN 50131-1, EN 50131-2-2, EN
- 50130-4, EN 50130-5
-
Abschlusswiderstände: 2 x 1.1 kOhm / 2 x 4.7
- kOhm / 2 x 5.6 kOhm
-
Anlaufzeit: 30 s
-
Sicherheitsniveau gem. EN50131-2-2: Grade 2
LIEFERUMFANG
1x Satel SLIM-PIR-LUNA Digital PIR Bewegungsmelder, mit zusätzliche Lichtquelle
Angaben gemäß EU-Verordnung (EU) 2023/988 (GPSR):SATEL sp. z o.o.
Budowlanych 66, 80-298 Gdansk, Polen
Webadresse: https://www.satel.eu
