BESCHREIBUNG

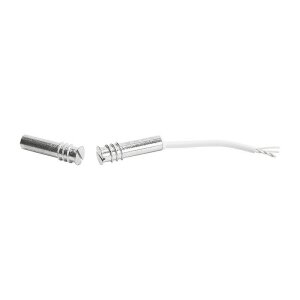

Satel S-3 Einbau Magnetkontakt + Sabo im Alu-Gehäuse, mit 100cm Anschlusskabel

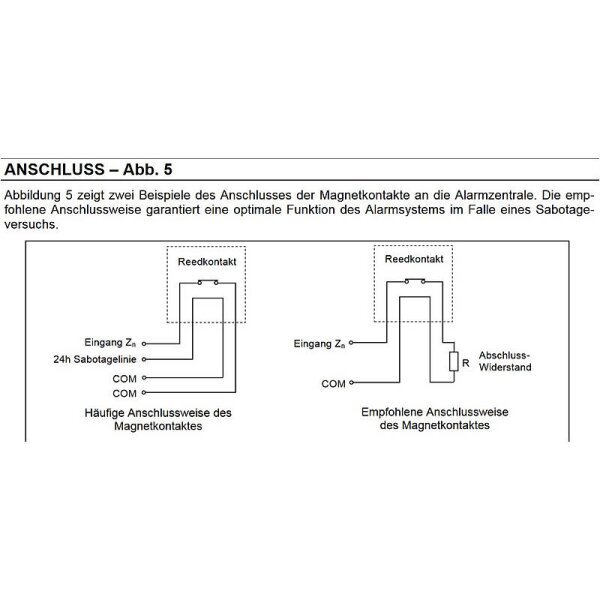

Der Satel S3 Magnetkontakt besteht aus zwei Elementen: einem Reedkontakt und einem Magneten. Der in der Nähe des Magneten liegende Reedkontakt schließt den elektrischen Kreis. Jedes Element des Magnetkontaktes liegt in einem wasserdichten Gehäuse. Das Element mit dem Reedkontakt ist mit einer Anschlussleitungen versehen. Zwei Leitungen sind an den Reedkontakt angeschlossen, und zwei weitere Leitungen (verdrillt) bilden eine Sabotageschleife.
- Meldertyp NC Öffner im Aluminiumgehäuse
- stirnseitige Installtion möglich
- Entfernung für Schließer 15 mm
- Entfernung für Öffner 24 mm
- entspricht der Norm EN 50131 Grade 2
- Magnetkontakte mit Sabotageschleife
- 100cm Anschlusskabel mit 4 Adern
Vergleichstabelle
-
Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
-
Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]
-
K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
-
K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
-
K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
-
K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
-
K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
-
K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
-
S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
-
S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
-

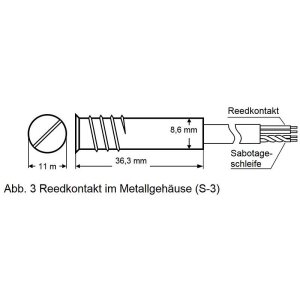

S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
-
S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
-
B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
-
B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
-
B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
-
B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
-
B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
-
B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
-
B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
-
B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
-
B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
-
B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
-
B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
-
B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
-
B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
-
B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
-
B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
- 55 - Länge des Metallmantels
-
B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
-
B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
-
B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
- 55 - Länge des Metallmantels
-
B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
- 55 - Länge des Metallmantels
-
B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
- 55 - Länge des Metallmantels
EIGENSCHAFTEN
Produktart
-
Typ: Öffnungsmelder
-
Technik: Verdrahtet
-
Einsatzbereich: Tür Fenster
-
Farbe: Aluminium
-
Gehäusematerial: Aluminium
-
Anwendung: Alarmierung Einbruchsschutz
Ausstattung
-
Detektionsverfahren: Magnetfeldmessung
-
Sabotageüberwachung: Ja
-
Sensortyp: Reed-Kontakt
-
Adern: 4
Sonstiges
-
Zertifizierung: EN 50131 Grad 2
TECHNISCHE DATEN
- Max. Schaltspannung des Reedkontaktes 20 V
- Max. Schaltstrom 20 mA
- Gewicht 43 g
- Übergangswiderstand 150 Ohm
- Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
- Kontaktmaterial Ru (Ruten)
- Entfernung für Schließer 15 mm
- Entfernung für Öffner 24 mm
LIEFERUMFANG
1x Satel S-3 Einbau Magnetkontakt + Sabo Alu-Gehäuse
