BESCHREIBUNG

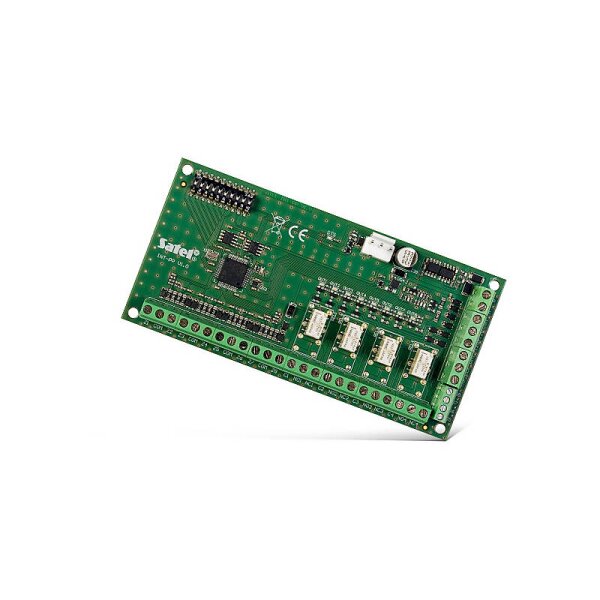

Satel INT-E Linienerweiterungsmodul für Linien und AusgängeDas Erweiterungsmodul ist für den Betrieb mit den INTEGRA und INTEGRA Plus Alarmzentralen als auch mit der Zutrittskontrollzenrale ACCO-NT ausgelegt. Dieses Gerät ersetzt das CA-64 PP Modul. INT-PP ermöglicht die Erweiterung der Zentrale um 8 zusätzliche verdrahtete Meldelinien sowie um 8 programmierbare Ausgänge: Relais- und Open-Collector-Ausgänge. Der Sabotageeingang erleichtert die Erkennung einer unbefugten Öffnung des Gehäuses.
Produktbesonderheiten: - Unterstützung der Konfigurationen
- NO, NC
- EOL, 2EOL/NO, 2EOL/NC (nur für Alarmzentralen)
- 3EOL (nur für die Zentrale INTEGRA Plus)
- Unterstützung von Rollladen- und Erschütterungsmeldern
- Systemerweiterung um 8 Meldelinien
- Systemerweiterung um 8 Ausgänge:
- 4 Open-Collector-Ausgänge
- 4 Relaisausgänge
- möglicher Anschluss an den RS-485 Bus (Aktualisierung der Firmware über den Bus
EIGENSCHAFTEN
Produktart
-
Typ: Zubehörartikel Modul
-
Technik: Verdrahtet
-
Modell / Serie: INTEGRA
-
Farbe: Grün
-
Anwendung: Alarmierung
Ausstattung
TECHNISCHE DATEN
-
Spannungsversorgung (±15%): 12 V DC
-
Betriebstemperatur: -10 °C...+55 °C
-
Ruhestromaufnahme: 35 mA
-
Max. Stromaufnahme: 150 mA
-
Gewicht: 80 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Abmessungen: 140 x 68 mm
-
Umweltklasse gem. EN50130-5: II
-
Belastbarkeit der Open-Collector-Ausgänge: 50 mA
- / 12 V DC
- Belastbarkeit der Relaisausgänge (ohmsche Belastung)
- 1 A / 30 V
- DC
-
Belastbarkeit des Ausgangs +12V: 2,5 A / 12 V DC
- Schutzklasse gem. EN 50131 (ohne Netzteil)
- Grade 3
- Schutzklasse gem. EN 50131 (mit APS-412 Netzteil)
- Grade 2
LIEFERUMFANG
1x Satel INT-E Linienerweiterungsmodul für Linien und Ausgänge
