BESCHREIBUNG

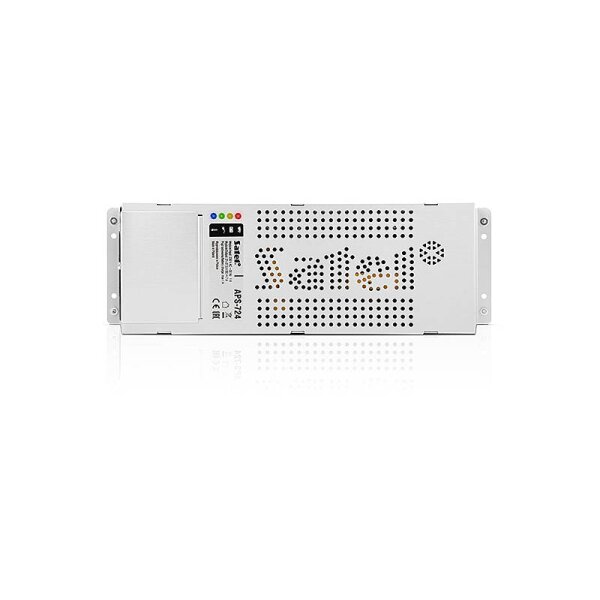

Satel APS-724 Puffernetzteil 7A/24VDCAPS-724 ist ein Schaltnetzteil für Geräte, die Gleichstrom 24 V benötigen, und die im Alarmsystem oder anderen Installationen eingesetzt sind.
Das Netzteil zeichnet sich durch hohe Stromleistung aus – 7 A. Sie bestimmt den maximalen Strom, der von dem an die Last angeschlossenen Netzteil geliefert wird. Beim Laden des Akkus wird dieser Wert um den maximalen Ladestrom des Akkus reduziert: 6 A (Versorgung der Geräte) + 1 A (Laden des Akkus).Die Energieeffizienz des Netzteils APS-724 erreicht 94%.
Das System entspricht der Norm EN 55011 Klasse B,in Bezug auf das Niveau der leitungsgebunden und abgestrahlten elektromagnetischen Störungen (EMI). Es erfüllt auch die Anforderungen der icherheitsnorm EN 60950-1.
Zu den unbestreitbaren Vorteilen der Konstruktion gehören: eingebauter Eingangsinterferenzfilter und aktive Leistungsfaktorkorrektur PFC – bis zu 0,99. Dies gewährleistet sehr gute und stabile Betriebsparameter, auch bei großen Schwankungen der Versorgungsspannung.
An das Gerät können Blei-Gel-Akkus oder andere Akkus mit ähnlichen Ladeeigenschaften angeschlossen werden. Dies lässt das System am Laufen halten – sogar für mehrere Stunden – wenn die primäre Stromquelle ausfällt.
APS-724 verfügt auch über: - Kontrolle des Aufladezustandes des Akkus (inkl. Innenwiderstandsmessung)
- Schutz vor Tiefentladung des Akkus.
Das Netzteil ist mit 4 OC-Ausgängen zur Störungssignalisierung ausgestattet. Die am Gehäuse (eloxiertes Aluminium) sichtbaren LEDs zeigen Folgendes an:
- Zustand von Netzstromversorgung
- Zustand des Akkus
- Zustand der AC-Stromversorgung
- zu hohe Temperatur des Netzteils.
Akustische Störungssignalisierung ist ebenfalls verfügbar.
Das System ist mit einem Überlastungs- und Kurzschlussschutz ausgestattet. Das Netzkabel wird an den IEC-Steckverbinder C14 angeschlossen.
Eigenschaften: - Schaltnetzteil 24 V DC
- Ausgangsstrom: 7 A oder 6 A (Versorgung der Geräte) + 1 A (Laden des Akkus)
- entspricht den Anforderungen der Sicherheitsnorm EN 60950-1
- entspricht der Norm EN 55011 Klasse B in Bezug auf das Niveau der leitungsgebunden und abgestrahlten elektromagnetischen Störungen (EMI)
- aktive Leistungsfaktorkorrektur PFC (sogar bis zu 0,99)
- Wirkungsgrad bis zu 94%
- Kurzschluss- und Überlastschutz
- Möglichkeit des Anschlusses eines Blei-Gel-Akkus
- Schutz vor Tiefentladung des Akkus
- 4 OC-Ausgänge zur Störungssignalisierung
- optische Signalisierung des Zustands des Stromversorgungsausgangs, des Akkuzustands, Zustands der AC-Stromversorgung und zu hoher Temperatur des Netzteils
- akustische Störungssignalisierung
- eloxiertes Aluminiumgehäuse
- IEC-Steckverbinder C14 zum Anschluss des Netzkabels
EIGENSCHAFTEN
Produktart
-
Typ: Netzteil Zubehörartikel
-
Technik: Verdrahtet
-
Farbe: Weiß
-
Gehäusematerial: ABS
-
Anwendung: Stromversorgung
Ausstattung
-
Spannungsüberwachung: Ja
-
Anzeige: Status Leds
TECHNISCHE DATEN
-
Umweltklasse: II
-
Abmessungen des Gehäuses: 101 x 68 x 291 mm
-
Betriebstemperatur: -10°C...+55°C
-
Spannung für Meldung der Akkustörung (±10%): 23 V
-
Spannung für Trennen des Akkus (±10%): 21 V
-
Energieeffizienz: bis 94%
-
Tatsächliche Ausgangsspannung: 27 V DC
-
Nennausgangsspannung (gem. IEC 38): 24 V DC
-
PF (Power Factor Correction): bis 0,98
-
Typ des Netzteils (gem. Norm EN 50131): A
-
Spannungsversorgung: 230 V AC
- Ausgangsstrom (Betrieb ohne angeschlossenen Akku)
- 7 A
- Ausgangsstrom (Betrieb mit angeschlossenem Akku)
- 6 A
-
Ladestrom des Akkus: 1 A
-
Ausgänge vom Typ OC (WS, WB, WP, WT): 50 mA / 24
- V DC
-
Gewicht: 1,34 kg
LIEFERUMFANG
1x Satel APS-724 Puffernetzteil 7A/24VDC
