BESCHREIBUNG

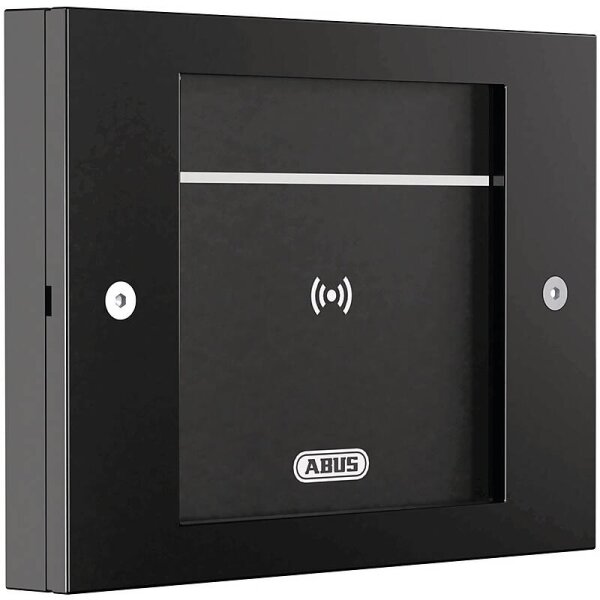

ABUS TTWL10044S TECTIQ Leseeinheit innen IP44 schwarzEINFACH. ZUTRITT. ORGANISIEREN.
Mit dem digitalen TECTIQ Schließsystem.
Die Innen-Leseeinheit (IP44) besticht mit ihrer kratzfesten Glasoberfläche in edlem Schwarz. Die Datenübertragung mit den TECTIQ Schließmedien (MIFARE® DESFire®) erfolgt via RFID schnell und sicher. Dabei signalisiert der Leser den Berechtigungs- und Systemzustand optisch und akustisch.
TECTIQ Wandleser oder Update TerminalIn Kombination und je nach gewählter Steuereinheit fungiert die Leseeinheit als Update Terminal mit optionaler Zutrittsfunktion oder als Wandleser zum Ansteuern von elektronischen Tür- und Torantrieben und anderer Aktoren.
Update Terminal: Validierung/AktualisierungZusammen mit der Steuereinheit Update Terminal bildet die Leseeinheit ein intelligentes TECTIQ Update Terminal. Dort validieren/aktualisieren Benutzer Ihr Schließmedium durch Präsentieren quasi im Vorbeigehen. Dabei wird die Gültigkeit des Schließmediums jeweils, z. B. um weitere 24 h, verlängert. Die Berechtigungsdaten auf dem Schließmedium werden mit der Zutrittskontrollzentrale synchronisiert und aktualisiert. Somit sind die Daten auf den Transpondern immer aktuell und schützen durch das kurzzeitige Verlängerungsintervall der Gültigkeit das System.
Flexible, sichere InstallationDie getrennte Installation von Leseeinheit und Steuereinheit via 4-poligem Anschlusskabel (RS485-BUS, bis 250 m Strecke) bietet einen hohen Manipulationsschutz und verhindert, dass Netzwerkkabel von außen zugänglich sind.
Effiziente Software-AdministrationDie Einrichtung und Verwaltung erfolgt komfortabel in der Software TECTIQ Access Manager. Der Datentransfer zum TECTIQ Wandleser (Wartung, Firmware Update usw.) gelingt mittels TECTIQ Admin App und Bluetooth-Schnittstelle (BLE) sowie per Systemtransponder einfach und schnell.
Produktbesonderheiten:
- Indoor-Leseeinheit als RFID-Leser zum Betrieb mit der TECTIQ Steuereinheit Update Terminal oder TECTIQ Steuereinheit über verschlüsselten RS485-BUS
- Hoher Manipulationsschutz bei separater Installation von Leseeinheit (Außen) und Steuereinheit (Innen-Unterputz oder im Aufputzgehäuse) über verschlüsselte RS485-BUS Verbindung (bis 250 m Kabelstrecke, ohne von außen zugänglichem Netzwerkkabel)
- Elegantes Design mit hochwertigem, kratzfestem Echtglas in Schwarz (RAL 9005), im GIRA TX44 Rahmen
- Geeignet für den Einsatz im Innenbereich mit Schutzart IP44
- Einsatz im Temperaturbereich von -10 °C bis 60 °C bei max. 80 % Luftfeuchtigkeit (nicht kondensierend)
- Klare Statusrückmeldung über den Berechtigungszustand durch optische und akustische Signalisierung
- Einfache Installation an der Steuereinheit (PoE-fähig)
- Datenübertragung (RS485) und Spannungsversorgung über 4-polige Anschlussleitung
- 6 m vorkonfektioniertes, vergossenes Kabel im Lieferumfang der Leseeinheit enthalten, Verlängerung auf bis zu 250 m möglich (4 × 0,34 mm², geschirmt)
- Via Bluetooth (BLE) mit der TECTIQ Admin App administrierbar
EIGENSCHAFTEN
Produktart
-
Typ: Leseeinheit
-
Modell / Serie: TECTIQ (Data-on-Card)
-
Einsatzbereich: Innenbereich
-
Farbe: Schwarz
-
Funktionen: Wandleser zum Ansteuern von elektronischen Tür-&. Torantrieben bzw Aktoren Update Terminal mit optionaler Zutrittsfunktion
-
Manipulationsschutz: SEHR HOCH
-
Anwendung: Zutrittskontrolle
Komponenten
-
Schließmedien: per RFID-Chip/-Karte MIFARE® DESFire®
Umgebung
TECHNISCHE DATEN
-
Updatefähigkeit: Automatisch über die SteuereinheitFunkkonformität: ETSI EN 300 328Werksreset: JaMin. Betriebstemperatur: -10 °CMontageart: AufputzSendeleistung: -4 dBmRahmen: Kompatibel mit GIRA System TX44Luftfeuchtigkeit: Max. 80 % relative Luftfeuchte, nicht kondensierend %RFID-Technologie: MIFARE® DESFire® EV1, EV2, EV3Schutzart IP: 44RFID-Reichweite: ? 3 cmSicherheitseigenschaften: Verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglichEinsatzbereiche: Innen- und geschützter AußenbereichBluetooth Version: 5.1Signalisierung: Optisch &. akustischMax. Betriebstemperatur: 60 °CTransponderverschlüsselung: AES-128 BitNettogewicht: 0.434 kgProgrammier-Technologie: RFID (13,56 MHz), Bluetooth (2,4 GHz)Tiefe: 17 mmBreite: 110 mmRFID Konformität: ETSI EN 300 330Material: Kunststoff, GlasAnschlüsse: RS485 (BUS A, B), 12 V DC, GNDFarbe: Rahmen in Anthrazit, Glas in Schwarz (RAL9005)Funkstandard: Bluetooth Low Energy 2,4 GHzAnzahl Wandleser: Eine Leseeinheit je SteuereinheitProgrammierung: Admin App, SystemkartenRFID-Frequenz: 13.56 MHzSonderfunktionen: Ja, über Software und AppTransponderkonformität: Passiv-Transponder ISO 14443 A (MIFARE® DESFire® EVx)Zertifizierungen: -Höhe: 86 mmFunkverschlüsselung: AES-128 BitArtikel-Kurzbezeichnung: TEC-WL-44-SKabelführung: 6 m Kabel im Lieferumfang, auf bis zu 250 m verlängerbar (4 x 0,34 mm², geschirmt)Spannungsversorgung DC: Über die Steuereinheit (TTSG10000, TTSG10010), 12 VRS-485-Schnittstelle: Anschluss an die Steuereinheit Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Terminierung RS485: über Schiebeschalter an der SteuereinheitMax. Stromaufnahme: 100 mA (Leseeinheit ohne Steuereinheit)
LIEFERUMFANG
1x TECTIQ Leseeinheit innen IP44 schwarz (inkl. 6 m Kabel)
2x Schraube TX10 (für den Rahmen)
1x Quick Guide
