BESCHREIBUNG

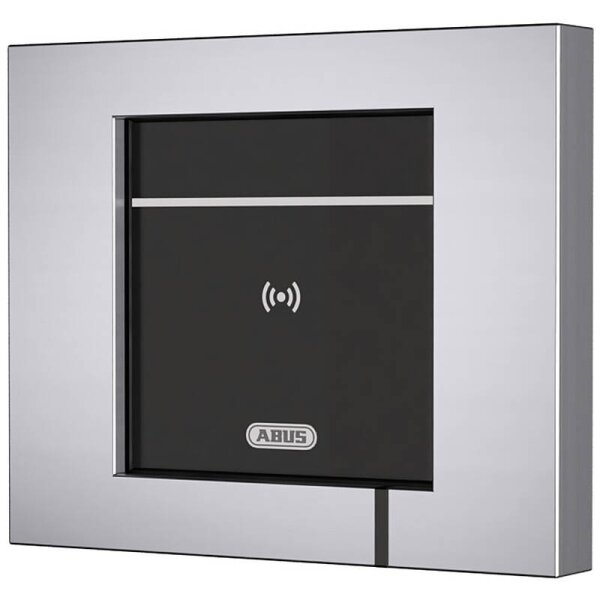

ABUS TTWL10067S TECTIQ Leseeinheit außen IP67 schwarzEINFACH. ZUTRITT. ORGANISIEREN.
Mit dem digitalen TECTIQ Schließsystem.
Die Außen-Leseeinheit (IP67) besticht durch ihre kratzfeste Glasoberfläche und dem robusten Metallgehäuse in Edelstahloptik. Die Datenübertragung mit den TECTIQ Schließmedien (MIFARE® DESFire®) erfolgt via RFID schnell und sicher. Dabei signalisiert der Leser den Berechtigungs- und Systemzustand optisch und akustisch.
TECTIQ Wandleser oder Update TerminalIn Kombination und je nach gewählter Steuereinheit fungiert die Leseeinheit als Update Terminal mit optionaler Zutrittsfunktion oder als Wandleser zum Ansteuern von elektronischen Tür- und Torantrieben und anderer Aktoren.
Update Terminal: Validierung/AktualisierungZusammen mit der Steuereinheit Update Terminal bildet die Leseeinheit ein intelligentes TECTIQ Update Terminal. Dort validieren/aktualisieren Benutzer Ihr Schließmedium durch Präsentieren quasi im Vorbeigehen. Dabei wird die Gültigkeit des Schließmediums jeweils, z. B. um weitere 24 h, verlängert. Die Berechtigungsdaten auf dem Schließmedium werden mit der Zutrittskontrollzentrale synchronisiert und aktualisiert. Somit sind die Daten auf den Transpondern immer aktuell und schützen durch das kurzzeitige Verlängerungsintervall der Gültigkeit das System.
Flexible, sichere InstallationDie getrennte Installation von Leseeinheit (außen) und Steuereinheit (innen) via 4-poligem Anschlusskabel (RS485-BUS, bis 250 m Strecke) bietet einen hohen Manipulationsschutz und verhindert, dass Netzwerkkabel von außen zugänglich sind.
Effiziente Software-AdministrationDie Einrichtung und Verwaltung erfolgt komfortabel in der Software TECTIQ Access Manager. Der Datentransfer zum TECTIQ Wandleser (Wartung, Firmware-Update usw.) gelingt mittels TECTIQ Admin App und Bluetooth-Schnittstelle (BLE) sowie per Systemtransponder einfach und schnell.
Produktbesonderheiten:
- Outdoor-Leseeinheit als RFID-Leser zum Betrieb mit der TECTIQ Steuereinheit Update Terminal oder TECTIQ Steuereinheit über verschlüsselten RS485-BUS
- Hoher Manipulationsschutz bei separater Installation von Leseeinheit (Außen) und Steuereinheit (Innen-Unterputz oder im Aufputzgehäuse) über verschlüsselte RS485-BUS Verbindung (bis 250 m Kabelstrecke, ohne von außen zugänglichem Netzwerkkabel)
- Elegantes Design mit hochwertigem, kratzfestem Echtglas in Schwarz (RAL 9005), hohe Stoßfestigkeit im robusten Metallgehäuse (Edelstahloptik)
- Geeignet für den Einsatz im ungeschützten Außenbereich mit Schutzart IP67 (wasserdichtes, rückseitig vergossenes Metallgehäuse)
- Einsatz im Temperaturbereich von -20 °C bis 70 °C bei max. 99 % Luftfeuchtigkeit (nicht kondensierend)
- Klare Statusrückmeldung über den Berechtigungszustand durch optische und akustische Signalisierung
- Einfache Installation an der Steuereinheit (PoE-fähig)
- Datenübertragung (RS485) und Spannungsversorgung über 4-polige Anschlussleitung
- 6 m vorkonfektioniertes, vergossenes Kabel im Lieferumfang der Leseeinheit enthalten, Verlängerung auf bis zu 250 m möglich (4 × 0,34 mm², geschirmt)
- Via Bluetooth (BLE) mit der TECTIQ Admin App administrierbar
EIGENSCHAFTEN
Produktart
-
Typ: Leseeinheit
-
Modell / Serie: TECTIQ (Data-on-Card)
-
Einsatzbereich: Außenbereich
-
Farbe: Schwarz
-
Funktionen: Wandleser zum Ansteuern von elektronischen Tür-&. Torantrieben bzw Aktoren Update Terminal mit optionaler Zutrittsfunktion
-
Manipulationsschutz: SEHR HOCH
-
Anwendung: Zutrittskontrolle
Komponenten
-
Schließmedien: per RFID-Chip/-Karte MIFARE® DESFire®
Umgebung
TECHNISCHE DATEN
-
Max. Betriebstemperatur: 70 °CTransponderkonformität: Passiv-Transponder ISO 14443 A (MIFARE® DESFire® EVx)Schutzart IP: 67Tiefe: 20 mmRahmen: Metallrahmen in EdelstahloptikFunkstandard: Bluetooth Low Energy 2,4 GHzFunkkonformität: ETSI EN 300 328Breite: 119 mmAnschlüsse: RS485 (BUS A, B), 12 V DC, GNDMontageart: AufputzBluetooth Version: 5.1RFID Konformität: ETSI EN 300 330Sendeleistung: -4 dBmRFID-Reichweite: ? 3 cmLuftfeuchtigkeit: Max. 99 % relative Luftfeuchte, nicht kondensierend %Höhe: 97 mmSignalisierung: Optisch &. akustischSonderfunktionen: Ja, über Software und AppFarbe: Rahmen in Edelstahloptik, Glas in Schwarz (RAL9005)RFID-Frequenz: 13.56 MHzProgrammierung: Admin App, SystemkartenMaterial: Metall, GlasAnzahl Wandleser: Eine Leseeinheit je SteuereinheitMin. Betriebstemperatur: -20 °CUpdatefähigkeit: Automatisch über die SteuereinheitWerksreset: JaSicherheitseigenschaften: Verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglichZertifizierungen: -Nettogewicht: 0.684 kgEinsatzbereiche: Außen- und InnenbereichProgrammier-Technologie: RFID (13,56 MHz), Bluetooth (2,4 GHz)Transponderverschlüsselung: AES-128 BitFunkverschlüsselung: AES-128 BitRFID-Technologie: MIFARE® DESFire® EV1, EV2, EV3Kabelführung: 6 m Kabel im Lieferumfang, auf bis zu 250 m verlängerbar (4 x 0,34 mm², geschirmt)Artikel-Kurzbezeichnung: TEC-WL-67-SSpannungsversorgung DC: Über die Steuereinheit (TTSG10000, TTSG10010), 12 VRS-485-Schnittstelle: Anschluss an die Steuereinheit Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Terminierung RS485: über Schiebeschalter an der SteuereinheitMax. Stromaufnahme: 100 mA (Leseeinheit ohne Steuereinheit)
LIEFERUMFANG
1x TECTIQ Leseeinheit außen IP67 schwarz (inkl. 6 m Kabel)
2x Schraube TX10H (für den Rahmen)
1x Werkzeug TX10H
1x Dichtungsgummi
1x Quick Guide
