BESCHREIBUNG

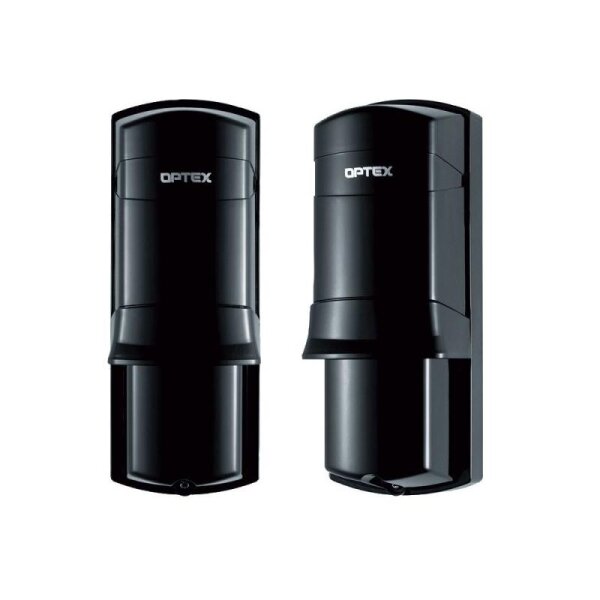

Optex Lichtschranke AX-200 TF Die drahtgebundene
Optex Lichtschranke AX-200 TF ist ein Kurzstrecken-Alarmmelder mit vier einstellbaren
Lichtfrequenzen (= TF). Diese Eigenschaft ermöglicht es, dass ein sog. Übersprechen von verschiedenen Infrarotstrahlfrequenzen vermeidet. Besonders zum Aufbau einer Lichtschrankenwand oder zum Überbrücken großer Distanzen wird diese Option benötigt.
Produktbesonderheiten:
- 4 einstellbare Lichtstrahlfrequenzen
- Drahtgebunden
- Reichweite im Außenbereich 60 m
- Reichweite im Innenbereich 120 m
- Maximale Reichweite 600 m
- 2 gepulste Infrarotstrahlen
- Betriebsspannung 10,5-28 V DC
- LED-Anzeige zur Feinstrahljustage
- Alarmspeicher
- Wand-, Pfosten- und Säulenmontage
EIGENSCHAFTEN
Produktart
-
Typ: Lichtschranke
-
Technik: Verdrahtet
-
Modell / Serie: AX
-
Einsatzbereich: Außenbereich
-
Farbe: Schwarz
-
Anwendung: Alarmierung
Ausstattung
-
Detektionsverfahren: Infrarotstrahlmessung
-
Sensortyp: Dual Infrarot Modul
-
Erfassungsbereich: 60 m
Stromversorgung
-
Spannungsversorgung: 10 - 28 V DC
Umgebung
TECHNISCHE DATEN
-
Reichweite: 60m
-
Maximaler Erkennungsabstand: 200m
-
Erkennungsverfahren: Unterbrechung eines
- Infrarotstrahls
-
Ausw. Infrarotstrahlfrequenz: vier Kanäle
-
Unterbrechungszeit: variabel, einstellbar
- zwischen 50, 100, 250, 500ms (4 Stufen)
-
Betriebsspannung: 10,5 bis 28Vdc
-
Stromaufnahme (Sender und Empfänger): 48mA max.
-
Alarmausgang: Schließer / Öffner 28Vdc, 0,2A max
-
Alarmdauer: 2 (+/-) 1 Sekunden
-
Ausgang für den Deckelkontakt: Schließer, öffnet
- bei Abnahme der Abdeckung, 28Vdc, max. 0,2A
-
Alarmanzeige (Empfänger): Alarm: EIN (rot).
-
Lichtstrahl wird Empfangen: Blinklicht (rot) oder AUS
-
Leistung (Sender): Betriebsspannung liegt an:
-
EIN (grün). Betriebsspannung AUS: AUS
-
Alarmspeicher: Speicher: Dauerlicht oder
- Blinklicht (rot)
-
Betriebstemperatur: -30°C bis -60°C (bei
- Temperaturen von -25°C oder tiefer die optionale Heizung HU-3 verwenden
-
Luftfeuchtigkeit: max. 95%
-
Einstellwinkel: (+/-) 90° horizontal. (+/-) 5°
- vertikal
-
Montage: im Freien und in geschlossenen Räumen,
- an Wänden oder Pfosten
-
Gewicht: 700g
-
Schutzklasse: IP65
- Installationspakete
- Sender (1x)
- Empfänger (1x)
- Pfostenhalterung (4x)
- Sicherungsschrauben für Montageplatte (8x)
- Sicherungsschrauben für Pfosten (8x)
- Wandmontageschrauben (4x)
LIEFERUMFANG
- Sender (1x)
- Empfänger (1x)
- Pfostenhalterung (4x)
- Sicherungsschrauben für Montageplatte (8x)
- Sicherungsschrauben für Pfosten (8x)
- Wandmontageschrauben (4x)
- Montageanleitung
