BESCHREIBUNG
Die

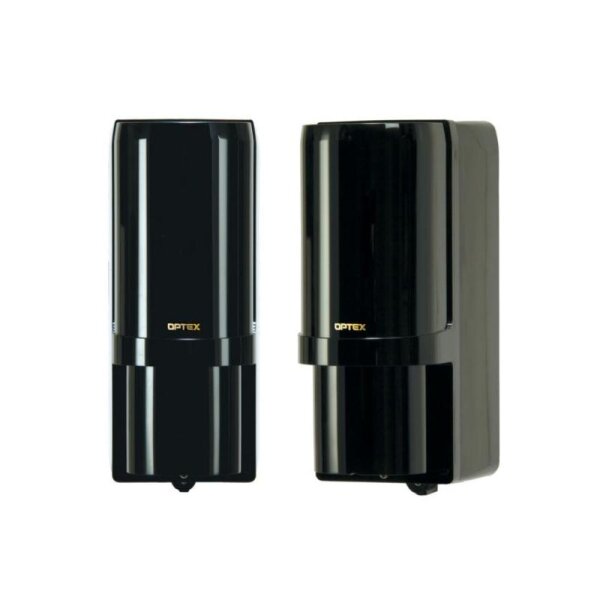

Optex Lichtschranke AX-100 TFR (R= Funk) ist ein batteriebetriebener Alarmmelder, mit vier einstellbaren
Lichtfrequenzen (= TF), welche es ermöglichen, dass ein "Übersprechen" vermieden wird. Diese Option wird zum Aufbau einer Lichtschrankenwand oder zum überbrücken einer großen Weite benötigt.
Installationsbeispiel: Die Optex Lichtschranke kann an den Secvest Funk-Öffnungsmelder verdrahtet werden. Dabei dient der Funk-Öffnungsmelder als Funk-Sender für die Funkalarmanlage Secvest. Die Optex Lichtschranke wird über die Batterie des
Secvest Funk-Öffnungsmelders mit versorgt. Das selbe Prinzip kann auch mit dem drahtlosen Sensoreingang von Lupus realisiert werden.
Produktbesonderheiten: - 4 einstellbare Lichtstrahlfrequenzen (= TF)
- Batteriebetrieb
- Reichweite im Außenbereich 30 m
- Reichweite im Innenbereich 60 m
- Maximale Reichweite 265 m
- 2 gepulste Infrarotstrahlen
- Wand-, Pfosten- und Säulenmontage
- Einstellbare Strahlunterbrechungszeit
- Betriebsspannung 3,6 V DC
- Schutzart IP55
EIGENSCHAFTEN
Produktart
-
Typ: Lichtschranke
-
Technik: Funkvernetzt
-
Modell / Serie: AX
-
Einsatzbereich: Außenbereich
-
Farbe: Schwarz
-
Anwendung: Alarmierung
Ausstattung
-
Detektionsverfahren: Infrarotstrahlmessung
-
Erfassungsbereich: 30 m
Stromversorgung
-
Spannungsversorgung: Batterie 3,6 V
Umgebung
TECHNISCHE DATEN
-
Reichweite: 30m
-
Maximaler Erkennungsabstand: 265m
-
Erkennungsverfahren: gepulste
- Infrarotlichtstrahlen
-
Strahlenfrequenzen: vier Kanäle wählbar
-
Unterbrechungszeit: variabel, einstellbar
- zwischen 50, 100, 250, 500ms (4 Stufen)
-
Betriebsspannung: 3,6V / 13Ah: Lithium Batterien
- der Firma SAFT (nicht im Lieferumfang) Sender 2 Stück und Empfänger 2
- Stück
-
Stromaufnahme: 620µA (Sender 300µA und Empfänger
- 320µA)
- Batterielebenserwartung (Sender und Empfänger)
- 5 Jahre
-
Alarmausgang: Wechsler 3,6Vdc, 0,01A
-
D.Q. Ausgang: N.O. oder N.C. Kontakt: 3,6Vdc,
- 0,01A
-
Low Battery Ausgang: N.O. oder N.C. Kontakt:
- 3,6Vdc, 0,01A Sender und Empfänger
-
Sabotageausgang Vorderseite: Wechsler 3,6Vdc,
- 0,01A schaltet, wenn der Deckel angehoben wird (Empfänger)
-
Sabotageausgang Rückseite: Wechsler 3,6Vdc,
- 0,01A schaltet, wenn das Gehäuse oder das ganze System entfernt wird
- (Rückseite)
- Alarmanzeige (Empfänger)
- 1) LED an - Infrarotstrahl kommt nicht an
- 2) Blinken - IR Strahl nur schwach
- 3) LED aus - IR Strahl kommt gut an
-
Power (Sender): Power AN: ON. Power AUS: OFF
-
Low Batterie: niedrige Spannung - blinken
-
Temperaturbereich: -20°C bis +60°C
-
Luftfeuchtigkeit: max. 95%
-
Ausrichtungswinkel: (+/-) 90° horizontal. (+/-)
- 5° vertikal
-
Montage: Innen und Außen, Wand-, Pfosten- und
-
Säulenmontage (optional: Montageset für Säuleneinbau)
-
Gewicht: 1600g (Gesamtgewicht Sender und
- Empfänger ohne Zubehör)
-
Schutzklasse: IP55
LIEFERUMFANG
- Optex Lichtschranke AX-100 TFR
- Montageanleitung
- Schrauben (4x20 mm)
- Schrauben (4x30 mm)
- U-förmige Schellen (2x)
- Klettklebebänder
- Pfostenmontageset
Angaben gemäß EU-Verordnung (EU) 2023/988 (GPSR):Optex (Europe) Ltd
Henricuskade 17, 2497 NB Den Haag, Niederlande
Webadresse: www.optex-europe.com
Product safety information
Manufacturer information:
OPTEX
, ,
