BESCHREIBUNG

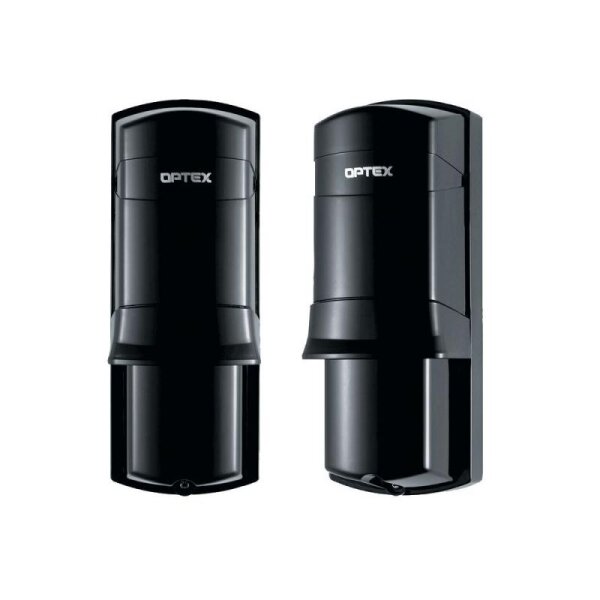

Optex Lichtschranke AX-70 TNDie
Optex Lichtschranke AX-70 TN ist drahtgebunden und mit der Funktion ausgestattet, die Unterbrechungszeit des Infrarotstrahles einzustellen. Mit dieser Funktion wird die Dauer der Strahlenunterbrechung zur Alarmauslösung an die vorhandenen Umgebungsbedingungen angepasst.
Produktbesonderheiten:
- Feste Frequenzeinstellung (= TN)
- Drahtgebunden
- Reichweite im Außenbereich 20 m
- Reichweite im Innenbereich 40 m
- Maximale Reichweite 200 m
- Wand- und Pfostenmontage
- 2 gepulste Infrarotstrahlen
- Betriebsspannung 10,5-28 V DC
- Extrem wassergeschützte Konstruktion
EIGENSCHAFTEN
Produktart
-
Typ: Lichtschranke
-
Technik: Verdrahtet
-
Modell / Serie: AX
-
Einsatzbereich: Außenbereich
-
Farbe: Schwarz
-
Anwendung: Alarmierung
Ausstattung
-
Detektionsverfahren: Infrarotstrahlmessung
-
Sensortyp: Dual Infrarot Modul
-
Erfassungsbereich: 20 m
Stromversorgung
-
Spannungsversorgung: 10 - 28 V DC
Umgebung
TECHNISCHE DATEN
-
Reichweite: 20m
-
Maximaler Erkennungsabstand: 200m
-
Erkennungsverfahren: Unterbrechung eines
- Infrarotstrahls
-
Unterbrechungszeit: variabel, einstellbar
- zwischen 50, 100, 250, 500ms (4 Stufen)
-
Betriebsspannung: 10,5 bis 28Vdc
-
Stromaufnahme (Sender und Empfänger): 38mA max.
-
Alarmausgang: Schließer 28Vdc, 0,2A max
-
Alarmdauer: 2 (+/-) 1 Sekunden
-
Ausgang für den Deckelkontakt: Schließer, öffnet
- bei Abnahme der Abdeckung, 28Vdc, max. 0,2A
-
Alarmanzeige (Empfänger): Alarm: EIN (rot).
-
Licht wird Empfangen: AUS
-
Leistung (Sender): Betriebsspannung liegt an:
-
EIN (grün). Betriebsspannung AUS: AUS
-
Betriebstemperatur: -30°C bis -60°C (bei
- Temperaturen von -25°C oder tiefer die optionale Heizung HU-3 verwenden
-
Luftfeuchtigkeit: max. 95%
-
Einstellwinkel: ( +/-) 90° horizontal. (+/-) 5°
- vertikal
-
Montage: im Freien und in geschlossenen Räumen,
- an Wänden oder Pfosten
-
Gewicht: 650g
-
Schutzklasse: IP65
- Installationspakete
- Sender (1x)
- Empfänger (1x)
- Pfostenhalterung (4x)
- Sicherungsschrauben für Montageplatte (8x)
- Sicherungsschrauben für Pfosten (8x)
- Wandmontageschrauben (4x)
LIEFERUMFANG
- Sender (1x)
- Empfänger (1x)
- Pfostenhalterung (4x)
- Sicherungsschrauben für Montageplatte (8x)
- Sicherungsschrauben für Pfosten (8x)
- Wandmontageschrauben (4x)
- Montageanleitung
