BESCHREIBUNG

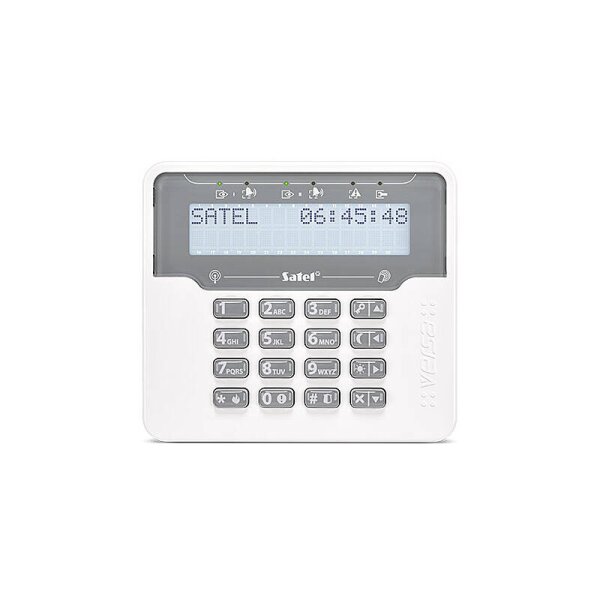

Satel VERSA-KWRL2 Funk Bedienteil mit Display, Kartenleser, weiße HintergrundbeleuchtungDas Funk-Bedienteil dient zur Bedienung und Parametrierung der VERSA Zentralen. Es ist für den Betrieb mit dem bidirektionalen ABAX 2/ABAX Funksystem ausgelegt. Zur Verbindung des Bedienteils mit der Alarmzentrale ist ein Funkbasismodul erforderlich. Im ABAX 2 System werden alle Übertragungen im AES-Standard verschlüsselt.
VERSA-KWRL2 stimmt mit den Anforderungen der Norm EN 50131 für Grade 2 überein.
Das Gerät ist mit einem Display (2x16 Zeichen) und 12 Tasten (Übereinstimmung mit dem Telefonstandard) ausgestattet. Vier davon dienen zum Navigieren im Menü sowie zur Scharfschaltung (verschiedene Modi) und Unscharfschaltung. Aus der Tastatur können auch Alarme ausgelöst werden: BRAND, NOTRUF, ÜBERFALL.
Die verfügbaren LEDs zeigen den Zustand der Bereiche und des Systems an. Für die akustische Signalisierung (ausgewählte Ereignisse im System) ist wiederum der piezoelektrischer Wandler verantwortlich.
VERSA-KWLR2 verfügt über eingebauten Leser für Zutrittskarten und Proximity-Anhänger, die zur kennwortlosen Bedienung des Alarmsystems dienen. Mit deren Hilfe ist das Externscharfschalten, Unscharfschalten sowie das Alarmlöschen möglich.
Das Display und die Tastatur sind weiß hinterleuchtet.
Die Konfiguration des Bedienteils und dessen Firmwareaktualisierung erfolgen per Fernzugriff. Der Prozess findet im Hintergrund statt.
Die Stromversorgung des Bedienteils wird durch zwei Batterien CR123A 3 V gewährleistet. Deren Zustand wird ständig überwacht. Das Gerät wird im Aufwachmodus und Schlafmodus (Energieeinsparung nach 20 Sekunden Inaktivität) betrieben. Zur zusätzlichen Reduzierung des Energieverbrauchs kann der Zutrittskartenleser ausgeschaltet werden (z.B. in der Situation, wenn das Alarmsystem nicht mit den Zutrittskarten bedient werden soll).
VERSA-KWRL2 ist mit einem Sabotageschutz gegen Öffnen des Gehäuses und Abreißen von der Montagefläche versehen.
Produktbesonderheiten: - Zertifikat: EN 50131 Grade 2
- Betrieb mit den Zentralen der Serie VERSA (Version 1.19 oder höher)
- Betrieb im Rahmen des Funksystems – zur Verbindung mit der Zentrale ist ein Funkbasismodul erforderlich:
- ABAX 2: ACU-220 oder ACU-280
- ABAX: ACU-120 oder ACU-270
- verschlüsselte bidirektionale Funkkommunikation im 868 MHz Frequenzband
- Funkreichweite im freien Gelände:
- bei ABAX 2: bis zu 800 m
- bei ABAX: bis zu 800 m (mit ACU-120) / bis zu 400 m (mit ACU-270)
- LEDs zur Anzeige des Zustands der Bereiche und des Systems
- weiße Hintergrundbeleuchtung des Displays und der Tasten
- Leser für Zutrittskarten und Proximity-Anhänger
- akustische Signalisierung ausgewählter Ereignisse im System
- aus der Tastatur ausgelöste Alarme BRAND, NOTRUF, ÜBERFALL
- schnelle Aktivierung des ausgewählten Scharfmodus mithilfe der Funktionstasten
- Konfiguration und Firmwareaktualisierung per Fernzugriff
- Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche
- Spannungsversorgung: 2 Batterien 2 CR123A 3 V
EIGENSCHAFTEN
Produktart
-
Typ: Bedienteil
-
Technik: Funkvernetzt
-
Modell / Serie: VERSA
-
Einsatzbereich: Haustür Treppenhaus Flur
-
Farbe: Weiß
-
Anwendung: Zutrittskontrolle Alarmierung
Ausstattung
-
Anschlüsse: 12 V DC
-
Anzeige: Display Status Leds
-
Funktionen: Scharf-, Unscharf schalten
-
Leuchtmittel: LED
-
Display: Ja
Bedienung
-
Bedienung: direkt am Gerät per Tasten
-
Programmierung: per PC-Software
Stromversorgung
-
Spannungsversorgung: 12 V DC
TECHNISCHE DATEN
-
Abmessungen des Gehäuses: 139 x 124 x 22 mm
-
Betriebstemperatur: -10°C...+55°C
-
Gewicht: 280 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Betriebsfrequenzband: 868,0 ÷ 868,6 MHz
-
Batterie: 2 x CR123A 3V
-
Umweltklasse gem. EN50130-5: II
-
Maximale Stromaufnhme aus der Batterie BT1: 30 mA
- Max. Stromaufnahme aus der Batterie BT2 (ausgeschalteter
-
Kartenleser): 30 mA
- Max. Stromaufnahme aus der Batterie BT2 (eingeschalteter
-
Kartenleser): 30 mA
-
Funkreichweite (im Freifeld) für ACU-120: bis
- 800 m
-
Funkreichweite (im Freifeld) für ACU-270: bis
- 400 m
-
Funkreichweite (im Freifeld) für ACU-220: bis
- 800 m
-
Funkreichweite (im Freifeld) für ACU-280: bis
- 800 m
-
Ruhestromaufnahme von der Batterie BT1: 5 µA
-
Ruhestromaufnahme von der Batterie BT2: 1 µA
LIEFERUMFANG
1x Satel VERSA-KWRL2 Funk Bedienteil mit Display, Kartenleser, weiße Hintergrundbeleuchtung
