BESCHREIBUNG

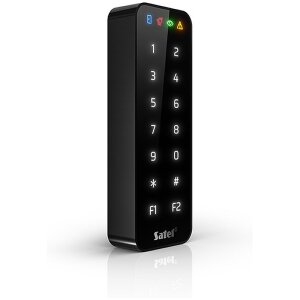

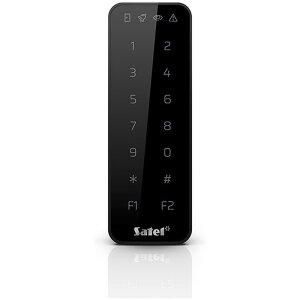

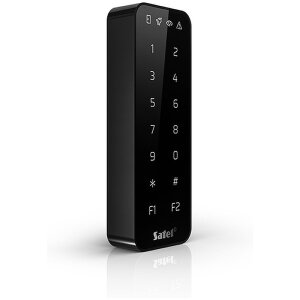

Satel SO-MF5-B Tastatur mit Leser für MIFARE® Proximity-Karten, mit ZutrittskartenleserDie Tastatur
SO-MF5 kann betrieben werden als:
- Bereichstastatur INT-SCR im Alarmsystem INTEGRA
- Tastatur mit Zutrittskartenleser in Systemen BE WAVE Hybrid und BE WAVE Wire
- Tastatur mit Zutrittskartenleser ACCO-SCR im Zutrittskontrollsystem ACCO NET oder ACCO
- Tastatur mit Zutrittskartenleser in Systemen von anderen Herstellern (OSDP, Wiegand)
- Standalone-Zutrittskontroller
Produktbesonderheiten: - Benutzeridentifizierung anhand eines Codes und/oder einer MIFARE® Proximity-Karte
- Touch-Tastatur mit weißer Hintergrundbeleuchtung:
- 12 Tasten zur Codeeingabe
- 2 Funktionstasten F1 und F2
- eingebauter Leser für MIFARE® Proximity-Karten (13,56 MHz):
- Ultralight CSN/SSN
- Classic CSN/SSN/MSN
- DESFire (EV1 / EV2 / EV3) CSN/MSN
- Unterstützung des OSDP-Protokolls (OSDP-Protokoll in Version 2.2. RS-485-Bus)
- zusätzliche Kommunikationsschnittstelle:
- INT-SCR (Betrieb im System INTEGRA)
- ACCO-SCR (Betrieb im System ACCO NET oder ACCO)
- Wiegand (Betrieb im System eines anderen Herstellers)
- Programmierung mithilfe des CR Soft Programms oder der Servicekarte MC-SRV-8
- LED-Anzeigen (4 St.)
- Ausgang vom Typ OC (BELL), gesteuert durch die Funktionstaste F1
- eingebauter akustischer Signalgeber (einstellbare Lautstärke)
- optischer Sabotageschutz gegen Öffnung des Gehäuses und Abriss von der Wand
erhältlich in
Weiß (SO-MF5-W) und
Schwarz (SO-MF5-B)Eigenschaften für die einzelnen Betriebsmodi
Bereichstastatur INT-SCR im Alarmsystem INTEGRA - Funktionen, die mittels Kennwort / Proximity-Karte aktiviert werden:
- Scharf-/Unscharfschalten und Alarmlöschen im Bereich
- Freigeben der Tür
- Steuerung der Ausgänge vom Typ 24. Monostabiler Kontakt und 25. Bistabiler Kontakt
- Bestätigung des Wächterrundgangs
- Einschaltung der zeitweiligen Bereichssperrung
- Entsperren des Zugangs zum Geldautomaten
- Kennwortänderung durch den Benutzer
- Funktionen, die ohne Kennwort / Proximity-Karte aktiviert werden:
- schnelles Scharfschalten
- Auslösen des Alarms von der Tastatur aus
- Stummschaltung des Alarms an der Tastatur
- Kontrolle des Zutritts zu einer einzelnen Tür
- Aktivierung einer zusätzlichen Funktion mithilfe der Funktionstaste F1
- Relaisausgang zur Steuerung eines elektromagnetischen Türschlosses, einer Verriegelung oder einer anderen Einrichtung zur Aktivierung der Tür
- Eingang zur Überwachung des Türzustands
- Eingang für Öffnertaster
- Konfiguration der Einstellungen der Tastatur INT-SCR – mithilfe des Programms DLOADX oder vom Bedienteil aus
Tastatur mit Zutrittskartenleser ACCO-SCR im System ACCO NET oder ACCO - Funktionen, die mittels Code / Proximity-Karte aktiviert werden:
- Freigeben der Tür
- Dauersperrung / Dauerfreigabe der Tür
- Aktivierung einer zusätzlichen Funktion mithilfe der Funktionstaste F1
- Konfiguration der Einstellungen der Tastatur ACCO-SCR mithilfe des Programms ACCO Soft (System ACCO NET) / ACCO SOFT-LT (System ACCO)
Tastatur mit Zutrittskartenleser in Systemen von anderen Herstellern - Wahl der Kommunikationsschnittstelle:
- OSDP (RS-485-Bus)
- Wiegand
- Aktivierung einer zusätzlichen Funktion mithilfe der Funktionstaste F1
Standalone-Zutrittskontroller - Unterstützung für bis zu 128 Codes
- Unterstützung für bis zu 128 Proximity-Karten
- Funktionen, die mittels Code / Proximity-Karte aktiviert werden:
- Freigeben der Tür
- Dauersperrung / Dauerfreigabe der Tür
- Codeänderung durch den Benutzer
- Möglichkeit, die Anzahl der Verwendungen von Karte/ Code festzulegen
- Aktivierung einer zusätzlichen Funktion mithilfe der Funktionstaste F1
- Relaisausgang zur Steuerung eines elektromagnetischen Türschlosses, einer Verriegelung oder einer anderen Einrichtung zur Aktivierung der Tür
- Eingang zur Überwachung des Türzustands
- Eingang für Öffnertaster
EIGENSCHAFTEN
Produktart
-
Typ: Bedienteil Klingeltaster Tastatur Kartenleser
-
Technik: Verdrahtet
-
Modell / Serie: INTEGRA BE WAVE
-
Einsatzbereich: Außenbereich Haustür Treppenhaus Flur
-
Farbe: Schwarz
-
Anwendung: Zutrittskontrolle Alarmierung
Ausstattung
-
Sabotageüberwachung: Ja
-
Anschlüsse: 12 V DC
-
Anzeige: Status Leds
-
Funktionen: Scharf-, Unscharf schalten Türschloss-Antrieb steuern Türschloss ver- und entriegeln RFID-Chip lesen Türgong
-
Leuchtmittel: LED
Bedienung
-
Bedienung: per RFID-Chip/-Karte direkt am Gerät per Tasten
Stromversorgung
-
Spannungsversorgung: 12 V DC
TECHNISCHE DATEN
-
Spannungsversorgung (±15%): 12 V DC ±15% V DC
-
Betriebstemperatur: -25°C...+55°C
-
Ruhestromaufnahme: 65 mA
-
Max. Stromaufnahme: 120 mA
-
Gewicht: 93 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Abmessungen: 45 x 128 x 21 mm
-
Relaisausgang (ohmsche Belastung): 1 A / 30 V DC
-
Ausgang BELL, Typ OC: 30 mA / 12 V DC
-
Betriebsfrequenz des Lesers: 13,553...13,567 MHz
- Lesereichweite der verschlüsselten Karte MC-DF3-2
- bis 55 mm
LIEFERUMFANG
1x Satel SO-MF5-B Tastatur mit Leser für MIFARE® Proximity-Karten, mit Zutrittskartenleser
