BESCHREIBUNG

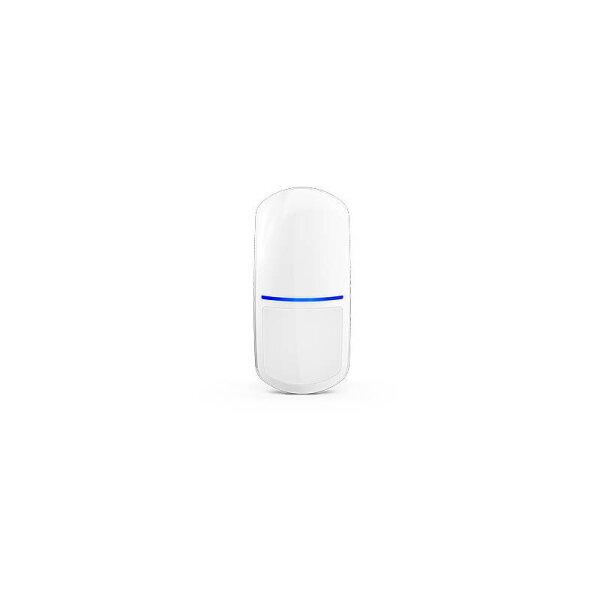

Satel SLIM-DUAL Dual Bewegungsmelder PIR + MikrowelleEin Gehäuse, mehrere GeräteDas elegante, schmale Gehäuse ist aus hochwertigem Kunststoff gefertigt. Das einheitliche Design aller Melder erschwert einem Eindringling, das im System betriebene bestimmte Modell zu identifizieren und vereinheitlicht das Aussehen aller im Objekt installierten Melder. Einzigartige Linse
Zuverlässige Bewegungserkennung
Jeder Melder ist mit einer modernen, in Japan speziell für Firma SATEL entwickelten und hergestellten Linse ausgestattet. Die neue Konstruktion gewährleistet einen sehr großen Erfassungsbereich von bis zu 20 m x 24 m und einen 90° Öffnungswinkel.
japanische
Optik
Erfassungsbereich
20x24m
Erfassungswinkel
90°
Moderner Detektionsalgorithmus Erfassungsbereich von den Meldern LUNA (außer PET-Modelle) und PRO mit der Weitwinkellinse (WD) Die langjährige Erfahrung in der Herstellung von Bewegungsmeldern und der Einsatz modernster Technologien haben die Entwicklung eines fortschrittlichen Bewegungserkennungsalgorithmus neuer Generation ermöglicht. Dank diesem können die Melder SLIM LINE Eindringlinge im gesamten überwachten Bereich zuverlässig erkennen, ohne unerwünschte Alarme auszulösen.
Digitale Temperaturkompensation
Die Melder SLIM LINE passen den Bewegungserkennungsalgorithmus dynamisch an Änderungen der Umgebungstemperatur an, sodass die Änderungen die Wirksamkeit des Melderbetriebs nicht beeinträchtigen Schneller Austausch der Linse Durch die Möglichkeit, das komplette Frontteil mit Linse einfach austauschen zu können, lassen sich die Melder SLIM LINE* schnell und bequem an die Anforderungen des Objekts, z.B. die Form des Schutzbereichs, anpassen. Standardmäßig sind die Weitwinkellinsen (WD) eingebaut – außerdem sind auch Vorhanglinsen (CT) und Langstreckenlinsen (LR) verfügbar.
* mit Ausnahme von PET-Meldern DUAL – zwei Detektionskanäle
PIR und MW
Neben Infrarotsensor (PIR) sind die Dualmelder auch mit Mikrowellensensor (MW) ausgestattet, was die Immunität gegen unerwünschte Alarme, die durch schnelle Temperaturänderungen im geschützten Raum oder Bewegungen von Luftmassen im Erfassungsbereich verursacht werden, deutlich erhöht. Bequeme und schnelle Montage

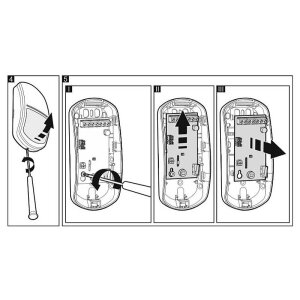

Praktischer Mechanismus zum Öffnen und Schließen des Gehäuses
Das Gehäuse kann mit einem flachen Schraubenzieher geöffnet werden, während zum Schließen kein Werkzeug erforderlich ist.
Steck-Klemmleiste
Die Versionen LUNA und PRO verfügen über eine Steck-Klemmleiste. Bei der Demontage der Elektronikplatine müssen die Leitungen nicht abgeschraubt werden. Dies ermöglicht auch einen schnellen Wechsel des Meldermodells.

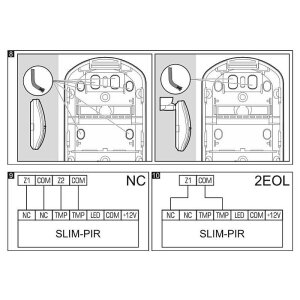

Eingebaute Abschlusswiderstände
Alle Melder SLIM LINE verfügen über eingebaute Abschlusswiderstände, die für den Betrieb mit den Alarmzentralen von SATEL ausgelegt sind (1,1 kOhm). Die Modelle LUNA und PRO sind zusätzlich mit Widerständen ausgestattet, welche die Installation in den auf den Zentralen anderer Typen basierenden Systemen beschleunigen (4,7 kOhm, 5,6 kOhm).

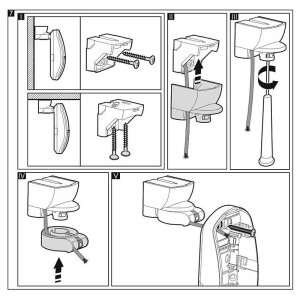

Regulierbarer Wand-/Deckenhalter

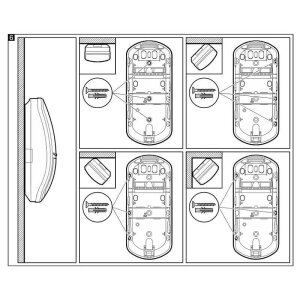

Die Konstruktion der Melder SLIM LINE ermöglicht deren Montage direkt auf einer glatten Fläche. Wenn der Melder in einem anderen Winkel montiert werden muss, um den geschützten Bereich optimal an den Raum anzupassen, kann der Befestigungsfuß BRACKET D verwendet werden. Er ermöglicht, den Neigungswinkel des Melders in zwei Ebenen zu regeln: bis 35° vertikal und bis 90° horizontal. Um die Anforderungen der Norm EN 50131 für Grade 3 zu erfüllen, ist der Halter von PRO-Modellen mit einem Sabotagekontakt ausgestattet. Produktbesonderheiten
- entspricht den Anforderungen der Norm EN 50131 für Grade 2
- Bewegungserfassung durch zwei Sensoren: passiven Infrarotsensor (PIR) und Mikrowellensensor (MW)
- einstellbare Detektionsempfindlichkeit beider Sensoren
- digitaler Algorithmus der Bewegungserfassung
- digitale Temperaturkompensation
- digitaler Filter für die vom Mikrowellensensor empfangenen Signale, um die Immunität gegen Fehlalarme zu gewährleisten, die durch das Energienetz oder Entladungslampen verursacht werden
- Weitwinkellinse, speziell für die Melder der Serie SLIM LINE entworfen
- Möglichkeit, die Linse gegen eine Vorhang- (CT-CL2) oder Langstreckenlinse (LR-CL2) auszutauschen
- eingebaute Abschlusswiderstände (2EOL: 2 x 1,1 kOhm)
- LED-Anzeige zur Signalisierung
- Wahl der Farbe zur Alarmsignalisierung durch die LED-Anzeige (4 Farben verfügbar)
- Ein-/Ausschalten der LED-Anzeige per Fernzugriff
- Überwachung des Bewegungserfassungssystems und der Spannungsversorgung
- Sabotageschutz vor Öffnung des Gehäuses
SLIM-LINE Vergleichstabelle
- Übereinstimmung mit Grade 2 gem. EN 50131 Übereinstimmung mit Grade 3 gem. EN 50131 Konfiguration der Betriebsparameter: Potentiometer Konfiguration der Betriebsparameter: Tasten und Handsender Abschlusswiderstände - 1,1 kOhm Abschlusswiderstände - 4,7 kOhm, 5,6 kOhm Steck-Klemmleiste Abdeckung zum Schutz der Elektronikplatine Anzahl der LED-Anzeigefarben zur Wahl aktive IR-Abdecküberwachung Unterkriechschutz eingebaute LED-Beleuchtung Haustierimmunität
-
SLIM-PIR: ? ? ? 4
-
SLIM-PIR-PET: ? ? ? 4 ?
-
SLIM-PIR-LUNA: ? ? ? ? ? ? 7 ? ?
-
SLIM-PIR-LUNA-PET: ? ? ? ? ? ? 7 ? ?
-
SLIM-PIR-PRO: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL: ? ? ? 4
-
SLIM-DUAL: ? ? ? 4
-
SLIM-DUAL-PET: ? ? ? 4 ?
-
SLIM-DUAL-LUNA: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL-LUNA-PET: ? ? ? ? ? ? 7 ? ?
-
SLIM-DUAL-PRO: ? ? ? ? ? ? 7 ? ?
Übersicht Linsen
- Erfassungsbereich mit der Linse Typ WD (standardmäßig) Erfassungsbereich mit der Linse Typ LR Erfassungsbereich mit der Linse Typ CT
-
SLIM-PIR: 15 m x 20 m, 90° 25 m x 3,6 m 16 m x 2 m
-
SLIM-PIR-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-PIR-LUNA: 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
-
SLIM-PIR-LUNA-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-PIR-PRO: 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
-
SLIM-DUAL: 15 m x 20 m, 90° 20 m x 3,6 m 16 m x 2 m
-
SLIM-DUAL-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-DUAL-LUNA: 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m
-
SLIM-DUAL-LUNA-PET: 12 m x 13 m, 90° n/a n/a
-
SLIM-DUAL-PRO: 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m
EIGENSCHAFTEN
Produktart
-
Typ: Bewegungsmelder
-
Technik: Verdrahtet
-
Modell / Serie: SLIM LINE
-
Einsatzbereich: Innenbereich
-
Farbe: Weiß
-
Anwendung: Alarmierung
Ausstattung
-
Blickwinkel (horizontal): 90°
-
Detektionsverfahren: Wärmeerkennung Mikrowelle
-
Sabotageüberwachung: Ja
-
Spannungsüberwachung: Ja
-
Funktionen: Bewegungserkennung Alarmierung Empfindlichkeit einstellbar
-
Sensortyp: PIR-Sensor Dual Mikrowelle
-
Erfassungsbereich: 24 m
-
Leuchtmittel: LED
Stromversorgung
-
Spannungsversorgung: 12 V DC
TECHNISCHE DATEN
-
Spannungsversorgung (±15%): 12 V DC
-
Erfasste Bewegungsgeschwindigkeit: 0,3...3 m/s
-
Betriebstemperatur: -10°C...+55°C
-

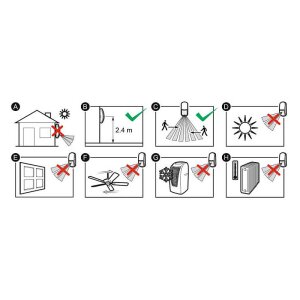

Empfohlene Montagehöhe: 2,4 m
-
Ruhestromaufnahme: 10 mA
-
Max. Stromaufnahme: 25 mA
-
Gewicht: 101 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Abmessungen: 62 x 137 x 42 mm
-
Umweltklasse gem. EN50130-5: II
-
Dauer der Alarmmeldung: 2 s
-
Erfüllte Normen: EN 50131-1, EN 50131-2-4, EN
- 50130-4, EN 50130-5
-
Mikrowellenfrequenz: 24,125 GHz
-
Sicherheitsgrad gem. EN50131-2-4: Grade 2
-
Abschlusswiderstände: 2 x 1,1 kOhm
-
Anlaufzeit: 30 s
LIEFERUMFANG
1x Satel SLIM-DUAL Dual Bewegungsmelder PIR + Mikrowelle
Angaben gemäß EU-Verordnung (EU) 2023/988 (GPSR):SATEL sp. z o.o.
Budowlanych 66, 80-298 Gdansk, Polen
Webadresse: https://www.satel.eu
