BESCHREIBUNG

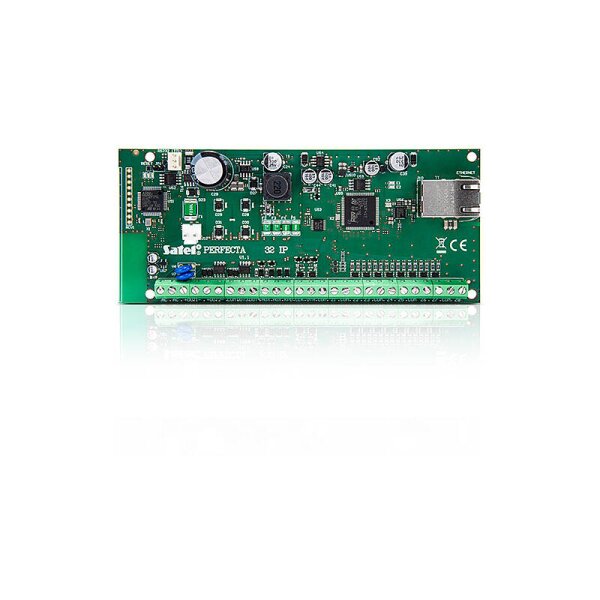

Satel PERFECTA-IP 32 Hauptplatine Alarmzentrale, von 8 bis zu 32 Linien, bis zu 12 AusgängenDie Alarmzentralen der Serie PERFECTA-IP wurden so konzipiert, dass sie kleine und mittelgroße Gebäude wie Wohnungen, Einfamilienhäuser, einzelne Wohnungen in den Reihenhäusern, Büros, Kleinbetriebe usw. schützen. Sie stimmen mit den Anforderungen der Norm EN 50131 für Grade 2 überein. Die Zentralen zeichnen sich durch einfache Konfiguration sowie einfache und intuitive Bedienung über Bedienteile aus. Die Funktionen des Alarmsystems können auch per Fernzugriff mithilfe der mobilen PERFECTA CONTROL App sowie der 433 MHz Funkhandsender (nach Anschluss des Moduls INT-RX-S) gesteuert werden.
Das Modell PERFECTA-IP 32 verfügt über einen Kommunikator, welcher die Datenübertragung über Ethernet unterstützt. Er ermöglicht die Interaktion mit der mobilen App (mit Unterstützung für PUSH-Meldungen), Fernkonfiguration des Systems mit dem Programm PERFECTA Soft und Ereignisübertragung (z.B. an die Leitstelle des Sicherheitsdienstes).
Die Elektronikplatine der Zentrale ist mit 8 Meldelinien und 4 verdrahteten Ausgängen ausgestattet. Ihre Anzahl lässt sich durch den Anschluss der Erweiterungsmodule erhöhen: Erweiterungsmodul der Linien INT-E und Erweiterungsmodul der Ausgänge INT-O oder INT-ORS. Dies erlaubt, das System zu erweitern, indem mehr Melder, Signalgeber und sogar Stellantriebe (zur Steuerung von Garagentor, Rollläden, Gartensprinkler) hinzugefügt werden.
Die Zentrale ermöglicht, das System in zwei Bereiche zu teilen, wobei drei Scharfmodi zur Auswahl stehen (Tag-Scharfschalten, Nacht-Scharfschalten, Externscharfschalten). Jede Meldelinie kann einem oder den beiden überwachten Bereichen zugeordnet werden.
Das System kann auf zwei Arten konfiguriert werden: aus dem Computer mit installiertem Programm PERFECTA Soft (lokal – Verbindung mittels RS-232 (TTL), per Fernzugriff - mittels Datenübertragung über Ethernet) sowie über ein Bedienteil.
Produktbesonderheiten: - entspricht den Anforderungen der Norm EN 50131 Grade 2
- von 8 bis 32 einstellbare verdrahtete Meldelinien:
- Konfiguration zur Wahl: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- Möglichkeit, Rollladen- und Erschütterungsmelder zu unterstützen
- von 4 bis 12 einstellbare verdrahtete Ausgänge
- 2 Stromversorgungsausgänge auf der Hauptplatine der Zentrale
- eingebautes Ethernet-Modul (Übertragung an die Leitstelle, mobile App, PUSH-Benachrichtigungen)
- Systemaufteilung in 2 Bereiche:
- 3 Scharfschaltmodi in jedem Bereich
- Möglichkeit der Zuweisung einer Meldelinie zwei Bereichen
- Steuerung durch den Benutzer oder mithilfe Timer
- Datenbus für den Anschluss von Bedienteilen (PRF-LCD), Erweiterungsmodulen (INT-E, INT-O, INT-ORS) und Erweiterungsmodul für 433 MHz Handsender (INT-RX-S)
- Systemsteuerung mit Verwendung von:
- Bedienteilen PRF-LCD (bis zu 4)
- mobiler PERFECTA CONTROL App
- 433 MHz Funkhandsender (bis 15) – Betrieb mit dem Modul INT-RX-S erforderlich
- Möglichkeit der Firmwareaktualisierung
- Codes:
- 15 Benutzercodes
- 1 Servicecode
- editierbare Namen (von Benutzern, Bereichen, Meldelinien, Ausgängen und Modulen) zur einfachen Steuerung und Überwachung des Systems
- 8 Timer mit Ausnahmemöglichkeiten
- Speicher von 3584 Ereignissen
- automatische Diagnose der Hauptkomponenten des Systems
- integriertes Schaltnetzteil:
- Überlastungsschutz
- Schutz vor Tiefentladung des Akkus
- Stromregelung beim Laden vom Akku
- Parametrierung der Einstellungen der Zentrale:
- lokal – Bedienteil oder Computer mit installiertem Programm PERFECTA Soft, angeschlossen an RS 232-Schnittstelle (TTL) der Zentrale
- per Fernzugriff – Computer mit installiertem Programm PERFECTA Soft, der sich mit der Zentrale über Ethernet verbindet
EIGENSCHAFTEN
Produktart
-
Typ: Hauptplatine
-
Technik: Funkvernetzt Verdrahtet IP (Ethernet Kabel)
-
Modell / Serie: PERFECTA
-
Einsatzbereich: Gewerbeobjekte Haus Wohnung
-
Farbe: Grün
-
Anwendung: Alarmierung
Ausstattung
-
mit GSM-Modul: Ja
-
Kommunikation / Alarmierung: per Telefonanruf per SMS-Text
-
Anschlüsse: 12x programmierbare Ausgänge
-
Ereignisspeicher: Ja
-
Überwachungsbereiche: 2
Komponenten
Bedienung
-
Benutzer max.: 15 + 1 (Admin)
-
Programmierung: per Bedienteil per PC-Software
Sonstiges
-
Zertifizierung: EN 50131 Grad 2
-
Frequenz: 433 MHz
Stromversorgung
-
Strom-/Leistungsaufnahme: max. 200 mA über Netz max. 110 mA über Akku
-
Spannungsversorgung: Batterie Netzteil
TECHNISCHE DATEN
-
Ereignisspeicher: 3584
-
Bereiche: 2
-
Timer: 8
-
Abmessungen der Elektronikplatine: 160 x 68 mm
-
Betriebstemperatur: 10…+55°C
-
Spannungsversorgung (±15%): 18 V AC, 50-60 Hz
-
Ruhestromaufnahme: 100 mA
-
Max. Stromaufnahme: 200 mA
-
Gewicht: 108 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Spannung für Meldung der Akkustörung (±10%): 11 V
-
Spannung für Trennen des Akkus (±10%): 10,5 V
-
Umweltklasse gem. EN50130-5: II
-
Max. Stromaufnahme aus dem Akku: 110 mA
-
Einstellbare verdrahtete Linien: 8
-
Max. Anzahl einstellbarer Linien: 32
-
Einstellbare verdrahtete Ausgänge: 4
-
Max. Anzahl einstellbarer Ausgänge: 12
-
Stromversorgungsausgänge: 2
-
Kommunikationsbusse: 1
-
Bedienteile: bis 4
-
Sicherheitsgrad gem. EN 50131: Grade 2
-
Empfohlener Transformator: 40 VA
-
Benutzer: 15
-
Belastbarkeit des Ausgangs KPD: 500 mA / 12 V DC
-
Bereich der Ausgangsspannungen: 10,5 V…14 V DC
-
Akkuladestrom: 500 mA
-
Ausgangsspannung des Netzteils: 12 V DC ±15%
-
Ausgangsstrom des Netzteils: 2 A
- Belastbarkeit der programmierbaren Triggerausgänge
- 25 mA / 12 V
- DC
-
Belastbarkeit einstellbarer Lastausgängen: 1000
- mA / 12 V DC
-
AUX- Ausgänge: 500 mA / 12 V DC
-
Ruhestromaufnahme aus dem Akku: 110 mA
LIEFERUMFANG
1x Satel PERFECTA-IP 32 Hauptplatine Alarmzentrale, von 8 bis zu 32 Linien, bis zu 12 Ausgängen
