BESCHREIBUNG
Satel Opal Plus Dual Außenbewegungsmelder, weiss, PIR + MW (Passiv-Infrarotsensor kombiniert mit Mikrowellensensor)Die Satel OPAL Plus Aussenbewegungsmelder sind hervorragend geeignet zur
flächendeckenden Überwachung von Außenanlagen, Gärten sowie Gewerbeobjekte und Industrieanlagen. Auch können die Satel
Aussenbewegunsmelder mit den Überwachungskameras in einer Videoüberwachungsanlage kombiniert angewendet werden, z.b. auf Baustellen oder an Industriegebäuden. Desweiteren können die Melder auch zur effizienten Überwachung von Innenbereichen mit schwierigen / besonderen Umweltgegebenheiten, eingesetzt werden. (z.B. in Gewerbehallen, unter Überdachungen).
Die
OPAL Plus Bewegungsmelder können in
smarten Alarmanlagen und
Hausautomationssystemen verwendet werden. Der
integrierte Dämmerungssensor ermöglicht, die direkt Schaltung des eingebauten Hausautomationssrelais. Damit kann der Opal Plus auch als
Sensor in KNX- und Gebäudemanagementsysteme integriert werden, wodurch eine bequeme und einfache Steuerung von z.B. Rollläden, Außenbeleuchtung, Garagen- oder Einfahrtstor ermöglicht wird. Der Betätigungsmoment kann dank der präzisen
Einstellung der Empfindlichkeit angepasst werden. Hierzu kann die Empfindlickeit aller Detektionskanäle als auch des Dämmerungssensors mittels der
Infrarot-Fernbedienung OPT-1 erfolgen, wodurch die Konfiguration des Melders deutlich erleichtert wird, da das Gehäuse nicht mehrmals geöffnet werden muss.
Die OPAL Plus Bewegungsmelder verfügen über einen

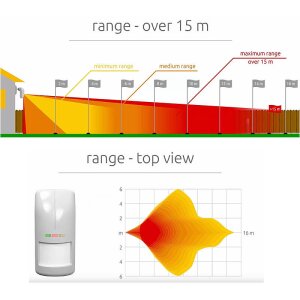

Detektionswinkel von 100° sowie über eine
Erfassungsreichweite von bis zu 15 Meter. Überwacht wird auch der Bereich unter dem Melder, wodurch jeder Versuch einer unbefugten Person, unter das Gerät einzudringen und es zu beschädigen oder abzureißen, erkannt wird. Zusätzlich wurde die Software der Melder so entwickelt, dass herumlaufende kleine Haustiere keine Falschalarme auslösen.
Für eine zuverlässige Detektion ist der
Satel Opal Plus Aussen-Bewegungsmelder mit der
PIR- und MW-Technoloogie ausgestattet. Die duale Technolgie in Verbindung mit dem
Algorithmus der Selbstanpassung des Melders
an die Umweltbedingungen führt zu einer
hohen Immunität gegen Fehlalarme. Damit funktioniert der Melder auch stabil bei schwierigen Witterungsverhältnissen, wie Regen, Schnee, Sonneneinstrahlung als auch bei starken Windstößen. Die Temperaturschwankungen werden automatisch kompensiert. Der Satel Opal Bewegungsmelder kann einwandfrei in einem breiten Temperaturspektrum von -40°C bis +55°C betrieben werden.
In der Gehäusefertigung für die OPAL Plus Bewegungsmelder wird die
Zweikomponentenspritztechnologie angewendet. Durch die Verbindung von Polycarbonat und thermoplastischem Elastomer entsteht eine spritzwasserfeste Konstruktion der
Schutzart IP54. Dieses Gehäuse schützt die Elektronik des Bewegungsmelders vor schädlichen Aussenfaktoren,wie z.B. Nässe, Regen, Schnee, Nebel. Weiter weisen die Opal Bewegungsmelder eine
hohe mechanische Festigkeit und UV-Beständigkeit vor, wodurch das Aussehen des Melders jahrelang unverändert bleibt.
- Zwei Detektionskanäle: PIR (Passiv-Infrarotsensor) + MW (Mikrowellensensor)
-

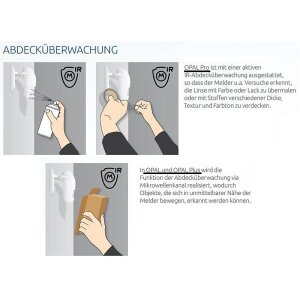

Abdecküberwachung (Anti-Masking) via Mikrowellenkanal: Erkennung von Gegenstände die ca. 10cm bis 20cm vom Melder entfernt sind. Wird das Objekt als Versuch zur Abdeckung identifiziert und bewirkt die Aktivierung der Abdecküberwachung für zwei Sekunden. Gegenstände, die die Mikrowellen durchlassen, aber die Infrarotstrahlen isolieren, werden durch die Funktion der Abdecküberwachung nicht erkannt.
- Blickwinkel 100°
- Reichweite einstellbar bis 15m
- Unterkriechschutz

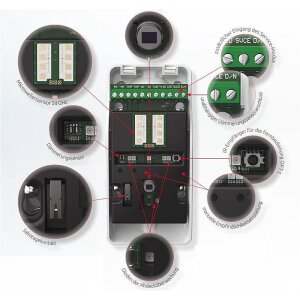

- Konfiguration der Empfindlichkeit der Detektionskanäle mittels der Knöpfe an der Platine (Kleintierausblendung optional zuschaltbar)
-
Eingebauter Dämmerungssensor, der die Anwendung des Melders in Gebäudeautomationssystemen ermöglicht
- Eingebauter Empfänger für die Infrarot-Fernbedienung OPT-1, wodurch die Fernkonfiguration der Empfindlichkeit der Detektionskanäle und des Dämmerungssensors ermöglicht wird, ohne dass das Gehäuse geöffnet werden muss.
- Verstärktes Gehäuse aus Polycarbonat
- Spritzwasserfestes Gehäuse der Schutzart IP54
- Digitale Temperaturkompensation
- Hohe Fehlalarmsicherheit dank der Anwendung des Algorithmus zur Selbstanpassung
- Immunität gegen widrige Witterungsverhältnisse (Regen, Schnee, Nebel, Windstöße)
-
Sabotageschutz (vor Öffnen und Abriss, auch wenn optional eine Halterung verwendet wird)
- Niedrige Stromaufnahme 12V DC
- Ohne zusätzlichen Befestigungsfuß montierbar
- Der Melder ist in den Farbvarianten weiss und grau erhältlich
-
Optionales Zubehör
- Halterung Bracket C weiss / Bracket C GY grau: Spezieller Befestigungsfuß mit Kugelgelenk (bis 60° senkrecht / bis 90° horizontal) sowie Sabotage- und Kabelschutz (innenliegende Führung)
- Spezielle Schutzhaube Hood C weiss / Hood C GY grau: Für einen zusätzlichen Schutz vor Niederschlag, Sonnenstrahlung und Verschmutzung
- Infrarot-Fernbedienung OPT-1 zur Fernkonfiguration
- OPAL OPAL Plus OPAL Pro AOD-200 für Abax Funksystem
-
Zwei Detektionskanäle: PIR + MW: ja ja ja ja
-
Aktive IR-Abdecküberwachung gemäß der Norm EN 50131-2-4 für Grade 3: nein nein ja, für Innen-anwendungen nein
-
Abdecküberwachung via Mikrowellenkanal: ja ja nein nein
-
Eingebauter Dämmerungssensor (zur Anwendung in Hausautomationssystemen geeignet): nein ja ja ja
-
Eingebauter Empfänger für die Infrarot-Fernbedienung OPT-1: nein ja ja nein
-
Fernkonfiguration der Empfindlichkeit mittels der Fernbedienung OPT-1 (Detektionskanäle &. Dämmerungssensor): nein ja ja nein
-
Empfindlichkeitseinstellung des Dämmerungssensors mittels Knöpfe an der Platine: nein ja ja nein
-
Empfindlichkeitseinstellung der Detektionskanäle mittels Knöpfe an der Platine: ja ja ja nein
-
Fernkonfiguration der Empfindlichkeit mittels DLOAX (Detektionskanäle &. Dämmerungssensor): nein nein nein ja
EIGENSCHAFTEN
Produktart
-
Typ: Aussenbewegungsmelder
-
Technik: Verdrahtet
-
Modell / Serie: Opal
-
Einsatzbereich: Außenbereich
-
Farbe: Weiß
-
Gehäusematerial: Polycarbonat
-
Anwendung: Alarmierung
Ausstattung
-
Blickwinkel (horizontal): 100°
-
Detektionsverfahren: Wärmeerkennung Mikrowelle
-
Sabotageüberwachung: Ja
-
Unterkriechschutz: Ja
-
Tiermimmun: Ja
-
Funktionen: Bewegungserkennung Alarmierung Empfindlichkeit einstellbar Statusanzeige Antimasking (Abdecküberwachung) Dämmerungsschalter
-
Sensortyp: PIR-Sensor Dual Mikrowellenelement
-
Erfassungsbereich: 15 m
-
Leuchtmittel: LED
Stromversorgung
-
Spannungsversorgung: 12 V DC
Umgebung
TECHNISCHE DATEN
- Spannungsversorgung (±15%) 12 V DC
- Erfasste Bewegungsgeschwindigkeit 0,3...3 m/s
- Betriebstemperatur -40...+55 °C

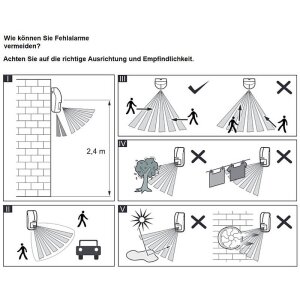

- Empfohlene Montagehöhe 2,4 m
- Ruhestromaufnahme 12 mA
- Max. Stromaufnahme 20 mA
- Zulässige Belastung der Relaiskontakte (Widerstand) 40 mA / 16 V DC
- Max. Luftfeuchtigkeit 93±3%
- Abmessungen 65 x 138 x 58 mm
- Umweltklasse gem. EN50130-5 IIIa
- Dauer der Alarmmeldung 2 s
- Erfüllte Normen EN50131-1, EN50130-4, EN50130-5
- Mikrowellenfrequenz 24 GHz
- Anlaufzeit 40 s
- IP-Schutz IP54
- Gewicht des Melders (ohne Befestigungsfuß) 174 g
- Zulässige Belastung des Ausgangs D/N (OC-Ausgang) 50 mA / 12 VDC
- Sicherheitsgrad gem. Grade 2
LIEFERUMFANG
1x Satel Opal Plus Dual Außenbewegungsmelder PIR+MW, weiss
(im Lieferumfang ist keine extra Wandhalterung sowie Fernbedienung enthalten, diese bitte als Zubehör extra mit dazubestellen)
