Hersteller-Datenblatt

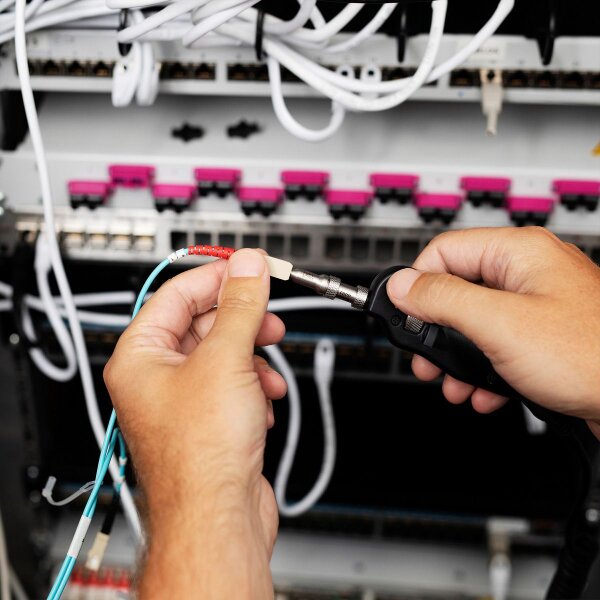

Digitales Glasfasermikroskop zur Überprüfung der Steckerendflächen
Bei der Überprüfung von Glasfaserstrecken so wie vor jedem Stecken der Glasfaserstecker, sollte eine Überprüfung und Bewertung der Steckeroberflächen durchgeführt werden, um zu verhindern, dass Schmutz die Qualität der Übertragung beeinflusst oder die Kontaktfläche zerstört. Mit dem neuen Glasfasermikroskop können schnell und einfach die Steckerendflächen überprüft und einer automatischen Bewertung nach IEC 61300-3-35 unterzogen werden.
Dank des USB-Anschlusses kann das Mikroskop ohne Probleme mit dem WireXpert oder dem FiberXpert verbunden werden und den Messprotokollen die entsprechende Auswertung der Steckerendflächen beigefügt werden.
- Überprüfung und Bewertung der Glasfaseroberfläche mit nur einem Tastendruck
- Automatische Auswertung nach IEC 61300-3-35
- Einfache Handhabung und schnelle Analyse
- Kompatibel mit WireXpert und FiberXpert, NetXpert XG sowie LinkXpert M3
- Adapter für die gängigsten Glasfaserstecker im Lieferumfang
- Sichtfeld bei geringer Vergrößerung: Horizontal 740 µm, Vertikal 550 µm
- Sichtfeld bei starker Vergrößerung: Horizontal 370 µm, Vertikal 275 µm
- Livebild: 640 x 480 fps
- Anschlüsse: USB 2.0 (abwärtskompatibel zu USB 1.1)
- Kamerasensor: 2560 x 1920, 1/2,5 Zoll CMOS
- Fremdkörpererkennung:<1 µm
- Optische Quelle: Blaue LED, 100,000+ Stunden Lebensdauer
- Genauigkeit: ±1 m ± 10-5 x Distanz ± Abtastauflösung (exkl. Unsicherheiten des Gruppenindex)
- Beleuchtungsmethode: Koaxial
- Stromversorgung: USB-Anschluss
- Hersteller
- Softing IT Networks
- Produktgruppe
- Messgeräte
- Produkttyp
- Glasfasermikroskop
- Farbe
- schwarz
- Lieferumfang
- Digitales USB-Mikroskop, Tragetasche, FC/LC/SC/U12M/U25M Tips
- Betriebstemperatur min.
- -10 °C
- Betriebstemperatur max.
- 50 °C
- Höhe
- 46 mm
- Breite
- 140 mm
- Tiefe
- 44 mm
- Gewicht
- 110 g
- Verpackungshöhe
- 120 mm
- Verpackungsbreite
- 180 mm
- Verpackungstiefe
- 270 mm
- Paketgewicht
- 0.34 kg
