Vielseitiger Kabeltester für Sprach-, Daten- und Videosysteme, der Koaxial-, Daten- und Telefonkabel ortet und überprüft. Mit den mitgelieferten Remote-Einheiten identifizieren Sie mehrere Kabelverläufe gleichzeitig. Dieses Kit sorgt jederzeit für genaue Kabelinstallationen.
- Kabel-Prüfgerät prüft Sprach- (RJ11/12), Daten- (RJ45) und kontaktierte Video-Koaxialkabel (F-Steckverbinder) mit klar definierten Resultaten
- Erkennt und prüft Power-over-Ethernet (PoE)
- Prüfen des Verkabelungsplans, Prüfen auf Verdrahtungsfehler/Split Pairs, Kurzschluss, Unterbrechung und Abschirmung
- Misst Kabellängen bis 610 m

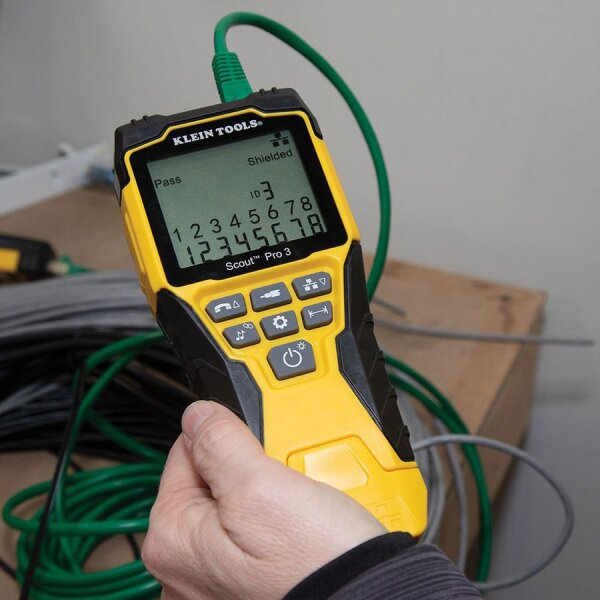

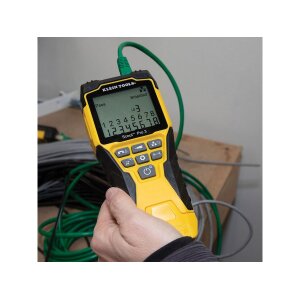

- Beleuchtetes LCD-Display zeigt Kabellänge, Leiterzuordnung, Kabel-ID und Testergebnisse an
- Orten von Kabeln, Paar- und Einzelleitern mit dem Mehrfach-Tongenerator (erfordert analoge Sonde Kat. Nr. VDV500-123, separat erhältlich)
- Hub-Blinkmodus zum Identifizieren der Buchsenlage an einem Hub oder Switch
- LanMap™ und CoaxMap™ Remote-Einheiten (jeweils 5) zum Zuordnen und Identifizieren von mehreren Kabelverläufen in einem Schritt

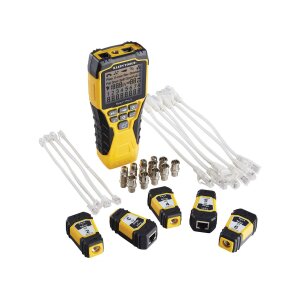

- Enthält 1 selbstverstauende Test-n-Map Remote-Einheit (#1), 5 Test-n-Map Remote-Einheiten (#2-6), 7 Buchse-auf-Buchse-, 7 Stecker-auf-Buchse-Koaxial-Hohlstecker-Adapter, 7 RJ45-Überbrückungskabel (1,8 m), 2 RJ11-, 2 RJ12-Überbrückungskabel (1,8 m)
- Automatische Abschaltung zur Verlängerung der Lebensdauer der 9-Volt-Batterie (inbegriffen)
Technische Daten
Anwendung: Kabeltests
Besondere Merkmale: Misst die Kabellänge, LCD mit Hintergrundbeleuchtung, Hub-Blink
Kabeltyp: DATEN: Geschirmt oder ungeschirmt, CAT3, CAT5E, CAT6, CAT6A, CAT7, CAT8, KOAXIAL: RG59, RG6/6Q
Erkannte Fehler: Leitungsunterbrechung, Kurzschluss, Verdrahtungsfehler
Anschluss- und Adaptertypen: RJ11, RJ12, RJ45, Koaxial mit F-Verbinder
Mehrfach-Tongenerator: Ja (5), Ortungssonde erforderlich (Kat. Nr. VDV500-123), separat erhältlich
Material: Kunststoff und Metall
Unterstützte Remote-Einheiten: 18
Test-n-Map ID Remote-Einheiten: (1) Selbstverstauend
Standort-ID: (5) RJ45-Daten und (5) F-Koaxialstecker Remote-Ortungseinheiten
Gesamtlänge: 17,8 cm
Gesamthöhe: 8 cm
Gesamtbreite: 3,8 cm
Gewicht: 0,5 kg
Warnhinweise
Alle Anweisungen, Vorsichts- und Warnhinweise, die an den Prüf- und Messgeräten angebracht sind und/oder in ihrer Verpackung mitgeliefert wurden, müssen vor jedem Gebrauch gelesen, verstanden und befolgt werden.
Tragen Sie immer einen zugelassenen Augenschutz.
NICHT an unter Spannung stehenden Stromkreisen verwenden.
- Hersteller
- Klein Tools
- Produktgruppe
- Tester
- Produkttyp
- Kabeltester / Netzwerktester
- Farbe
- gelb
- Lieferumfang
- Prüfgerät, Selbstverstauende Test-n-Map™ Remote-Ortungseinheit (#1), 5 - Test-n-Map™ Remote-Einheiten (#2 - #6), 7 - Koaxadapter (Buchse-auf-Buchse), 7 - Koaxadapter (Stecker auf Buchse), 7 - RJ45-Überbrückungskabel, 2 - RJ11-Überbrückungskabel, 2 - RJ12-Überbrückungskabel, Tasche, 9-Volt-Alkalibatterie
- Batteriekategorie
- Gerätebatterie
- Anzahl der Akkus/Batterien
- 1 Stück
- Akku-/Batterietyp
- 9V-Block
- Akku/Batterie
- enthalten
- Akku-/Batterietechnologie
- Alkaline
- Höhe
- 80 mm
- Breite
- 38 mm
- Tiefe
- 178 mm
- Gewicht
- 500 g
- Verpackungshöhe
- 120 mm
- Verpackungsbreite
- 260 mm
- Verpackungstiefe
- 370 mm
- Paketgewicht
- 1.896 kg
