BESCHREIBUNG

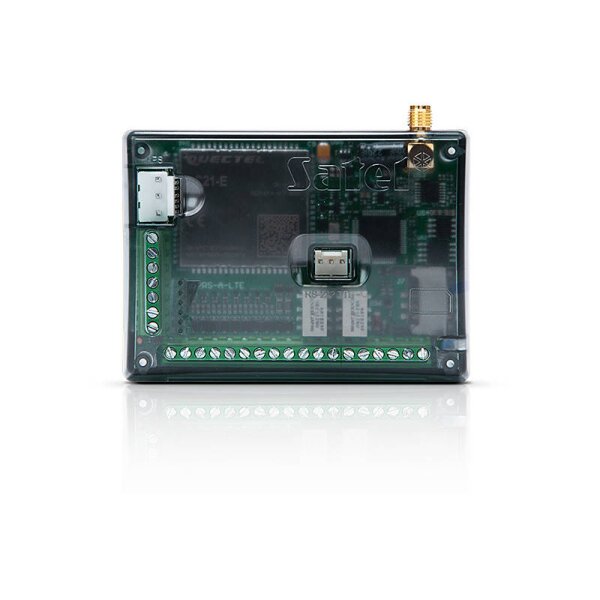

Satel GPRS-A LTE Wählgerät - universelles GPRS-Überwachungsmodul (LTE) inkl. Gehäuse und Antenne, App-Steuerung (GX Control iOS , Android)
GPRS-A LTE ist ein universelles Überwachungsmodul, das sowohl autonom als auch im Rahmen eines Einbruchs- und Überfallsicherheitssystems und für Automation benutzt werden kann. Das Gerät ist mit einem Zellulartelefon ausgestattet, welches die Datenübertragung in der LTE*-Technologie unterstützt.
In Alarmsystemen kann dieses Modul in Zusammenarbeit mit einer beliebigen Alarmzentrale zur Überwachung dienen. Zu diesem Zweck wird er an den Dialer der Zentrale oder deren entsprechend konfigurierte Ausgänge angeschlossen.
Das Gerät besitzt 8 Ausgänge, die digital (NO, NC) oder analog gesteuert werden können. Analogausgänge können in Automatikanlagen oder zur Überwachung eines breiten Spektrums externer Geräte wie Temperatur-, Druck- oder Feuchtigkeitssensoren genutzt werden. GPRS-A LTE verfügt auch über einen 1-Wire-Bus, an den bis zu 8 digitale Temperatursensoren des Typs DS-T1 oder DS-T2 angeschlossen werden können.

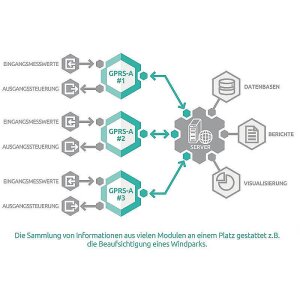

Das Modul ist in der Lage, die Messdaten unter Verwendung offener Kommunikationsprotokolle zu versenden: MQTT, JSON sowie MODBUS RTU. Es besteht die Möglichkeit, einen Server einzurichten, der Daten aus mehreren Modulen zur Durchsicht und Visualisierung sammelt – z.B. um die Umgebungstemperatur in Kühlanlagen, Magazinen und Produktionshallen zu überwachen. Das Modul fügt sich in das Konzept des Internets der Dinge ein (engl. IoT – Internet of Things). GPRS-A LTE kann als Antwort auf eine Überschreitung der angegebenen Schwellwertsignale an den analogen Eingängen oder aus den 1-Wire-Sensoren diese Ereignisse an die Leitstelle weiterleiten oder eine Benachrichtigung an autorisierte Personen senden. Es ist außerdem möglich, eine automatische Änderung des Zustandes von ausgewählten Ausgängen als Reaktion auf bestimmte Ereignisse zu programmieren, z.B. Einschaltung der Heizung bei starkem Temperaturabfall.

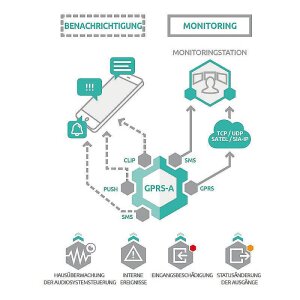

Das Modul erlaubt die Benachrichtigung von maximal 8 Benutzern auf verschiedene Weise: per SMS oder PUSH Nachrichten evtl. CLIP-Service.

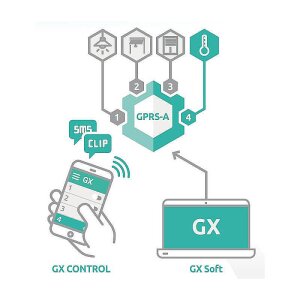

Das Gerät hat 4 programmierbare Ausgänge, die per Fernzugriff mittels SMS, CLIP, mobiler GX CONTROL App oder Konfigurationsprogramm GX Soft, sowie über IoT gesteuert werden können. GPRS-A LTE kann zur Fernsteuerung eines Alarmsystems oder anderer Geräte verwendet werden.
Die Parametrierung und Konfiguration erfolgt über einen Computer mit installiertem Programm GX Soft. Die Verbindung mit dem Modul kann lokal (RS-232-Schnittstelle (TTL)) oder per Fernzugriff (Datenübertragung über Mobilfunknetz*) stattfinden.
Die Fernaktualisierung des Gerätes (dessen Firmware) ist dank dem Betrieb von GPRS-A mit dem Aktualisierungsserver UpServ möglich.
- Ereignisübertragung: SMS / LTE*
- Umwandlung und Weitersendung von Ereigniscodes aus anderen Geräten (Simulation der telefonischen Leitstelle)
- Senden von Benachrichtigungen an max. 8 Telefonnummern
- Benachrichtigung: SMS / CLIP / PUSH
- 8 programmierbare Eingänge (NO / NC / analog)
- 1-Wire-Bus – unterstützt bis zu 8 digitale Temperatursensoren
- mögliche Konfiguration der Reaktionen auf Überschreitung der vordefinierten Grenzwerte:
- an den Analogeingängen
- aus den 1-Wire-Sensoren
- Eingang zur Kontrolle der AC-Versorgung
- 4 Ausgänge (2 Relaisausgänge, 2 Ausgänge vom Typ OC), gesteuert mittels SMS / CLIP (bis zu 1024 Nummern) / GX CONTROL / GX Soft / über IoT
- IoT – Unterstützung offener Protokolle: MQTT, JSON, MODBUS RTU
- Möglichkeit der Guthabenüberprüfung von Prepaid-Karten und Benachrichtigung über eine Limitunterschreitung
- Konfiguration der Moduleinstellungen:
- lokal - Computer mit installiertem Programm GX Soft, der an die RS-232-Schnittstelle (TTL) des Moduls angeschlossen ist
- per Fernzugriff - Computer mit installiertem Programm GX Soft, der sich mit dem Modul unter Verwendung der Datenübertragung über Mobilfunknetz verbindet
- Zusammenarbeit mit der mobilen GX CONTROL App
- Möglichkeit der Firmwareaktualisierung per Fernzugriff
- Möglichkeit, das entsprechende Netzteil APS-612 anzuschließen
*Datenübertragung in der LTE/HSPA+/EDGE/GPRS-Technologie – je nach Möglichkeiten des Mobilfunknetzes
EIGENSCHAFTEN
Produktart
-
Typ: Wählgerät
-
Technik: Verdrahtet
-
Farbe: Weiß
-
Gehäusematerial: ABS
-
Anwendung: Alarmierung E-Gerätesteuerung
Ausstattung
-
mit GSM-Modul: Ja
-
Sabotageüberwachung: Ja
-
Spannungsüberwachung: Ja
-
Kommunikation / Alarmierung: per Notruf-Leitstelle per SMS-Text per App Push-Nachricht über GSM-Wählgerät
-
Anzeige: Status Leds
Bedienung
-
Bedienung: per App per PC-Software
-
Programmierung: per App per PC-Software
-
Wenn-Dann-Programmierung: Ja
Sonstiges
-
Eigenschaften: mini SIM-Karte erforderlich
TECHNISCHE DATEN
-
Umweltklasse: II
-
Anzahl von OC-Ausgängen: 2
-
Spannungsversorgung (±15%): 12 V DC
-
Anzahl von Eingängen: 8
-
Abmessungen des Gehäuses: 83 x 65 x 23 mm
-
Betriebstemperatur: -10...+55°C
-
Ruhestromaufnahme: 60 mA
-
Max. Stromaufnahme: 400 mA
-
Gewicht: 112 g
-
Max. Luftfeuchtigkeit: 93±3%
-
Anzahl der Relaisausgänge des Typs NO: 2
-
Ausgänge 01...02 (Typ OC): 50 mA / 12 V DC
-
Ausgänge 03...04 (Relais, Typ NO): 1000 mA / 30
- V DC
-
Zulässige Spannung am AC-Eingang: bis 25 V AC
LIEFERUMFANG
1x Satel GPRS-A LTE Wählgerät - universelles GPRS-Überwachungsmodul (LTE)
inkl. Gehäuse und Antenne, App-Steuerung
