BESCHREIBUNG

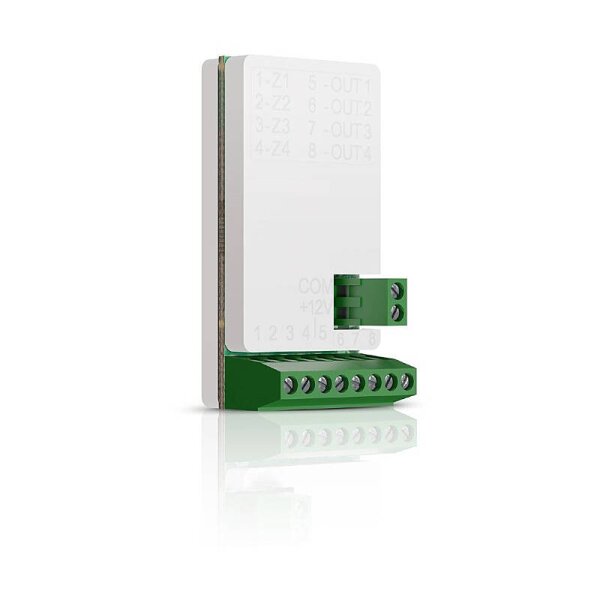

BE WAVE Mini Multi Extender Mini Erweiterungsmodul, verdrahtetes Zonen- und Ausgangserweiterungsmodul (4-24 V DC)Offen für IntegrationBE WAVE ist ein System, das nicht nur im Rahmen seiner Gerätefamilie funktional sehr flexibel ist. Dank spezieller Erweiterungsmodule ermöglicht es auch, kabelgebundene Geräte anzuschließen – sowohl solche, die bereits in Ihrem Haus montiert sind, als auch völlig neue – auch von Fremdherstellern.
Perfekt auf Ihre Bedürfnisse zugeschnittenIn der BE WAVE Familie finden Sie zwei Varianten des Erweiterungsmoduls: Multi Extender und Mini Multi Extender. Entscheiden Sie, welches am besten zu den Anforderungen Ihrer Smart-Home-Installation und den Geräten passt, die Sie in das BE WAVE System einbinden wollen. Welches sollte man wählen?
Wählen Sie
Multi Extender, wenn Sie ein
Gerät mit höherer Leistungsaufnahme anschließen möchten.
Multi Extender ist mit Relaisausgängen ausgestattet, die Geräte mit einer Spannungsversorgung von bis zu 24 V unterstützen können, ohne zusätzliche robustere Relaismodule verwenden zu müssen. Er eignet sich hervorragend für Torantriebe, Lichtpunkte oder Magnetventile. Darüber hinaus ist der Multi Extender mit einem Sabotagekontakt ausgestattet, was die Installationssicherheit erhöht.
Wählen Sie
Mini Multi Extender, wenn Sie ein mit
Schwachstromausgängen vom Typ OC ausgestattetes Modul diskret installieren möchten.
Den Mini Multi Extender platzieren Sie in Gehäusen von anderen Geräten, wie Steuerzentralen für Tore, die spannungslos gesteuert werden und keine hohe Stromaufnahme benötigen. Für viele Anwendungen werden jedoch zusätzliche Relaismodule nötig sein.
-
Multi Extender: Mini Multi Extender
-
Abmessungen (mm) : 126 x 158 x 32: Abmessungen (mm) : 21 x 41 x 13
-
Spannungsversorgung : 12 V DC: Spannungsversorgung : 4 - 24 V DC
-
Ausgangstyp: Relais: Ausgangstyp : Schwachstromausgang vom Typ OC
-
Gewicht : 204 g: Gewicht : 10 g
-
Gehäuse : ja: Gehäuse : nein
-
Sabotagekontakt : ja: Sabotagekontakt : nein
Machen Sie kabelgebundene GeräteMit den Modulen der Multi Extender Serie können Sie mehrere verdrahtete Geräte an BE WAVE anbinden und so ein harmonisch funktionierendes Ökosystem schaffen, das durch den Smart HUB verwaltet wird.
Die Smart-Home-Integration ist unsere Spezialität!
Vielfältige Möglichkeiten durch IntegrationMulti Extender und Mini Multi Extender arbeiten perfekt mit Geräten aus anderen Systemen zusammen, was eine einfache Integration von zuvor ausgewählten Lösungen in das BE WAVE System ermöglicht. Diese Geräte können Sie problemlos mit Ihrem Smart HUB verbinden, ohne die gesamte Infrastruktur austauschen oder sich für Lösungen nur eines Herstellers entscheiden zu müssen.
Automatische SteuerungAutomatisieren Sie die alltäglichen Aktivitäten so, dass sie ohne Ihr Zutun ablaufen. Die an den Multi Extender und Mini Multi Extender angeschlossenen Geräte können Teil von BE WAVE Szenen und Routinen sein. Dadurch werden diese Geräte Einfluss auf den Betrieb anderer Elemente des BE WAVE Systems haben. Oder vielleicht umgekehrt? Warum nicht? Abhängig von den im System herrschenden Bedingungen können Geräte, die an die Ausgänge von Multi Extender und Mini Multi Extender angeschlossen sind, programmierte Aktionen ausführen.
Produktbesonderheiten: - 4 programmierbare Meldelinien:
- Unterstützung der Melder vom Typ NO und NC
- Unterstützung der Konfiguration EOL und 2EOL
- 4 Ausgänge vom Typ OC
- Spannungsversorgung 4...24 V DC
- Miniaturgröße ermöglicht die Montage im Gehäuse eines anderen Gerätes
EIGENSCHAFTEN
Produktart
-
Typ: Zubehörartikel Modul Erweiterungsmodul
-
Technik: Verdrahtet
-
Modell / Serie: BE WAVE
-
Farbe: Weiß
-
passend für: ABAX 2 BE WAVE
-
Anwendung: Alarmierung
Ausstattung
-
Anschlüsse: 4x Meldelinien 4x Ausgänge
Sonstiges
-
Zertifizierung: EN 50130-4 EN 50130-5 EN 50130-5 Grad 2
-
Funkreichweite max.: 1,4 km
-
Frequenz: 868 MHz 868,6 MHz
Stromversorgung
-
Spannungsversorgung: 4 - 24 V DC
TECHNISCHE DATEN
-
Betriebsfrequenzband: 868,0 MHz ÷ 868,6 MHz
-
Funkreichweite (im freien Gelände): bis zu 1400 m
-
Spannungsversorgung: 4...24 V DC
-
Ruhestromaufnahme: 30 mA
-
Max. Stromaufnahme: 35 mA
-
Triggerausgänge vom Typ OC: 50 mA / 12 V DC
-
Erfüllte Normen: EN 50130-4, EN 50130-5
-
Umweltklasse nach EN50130-5: II
-
Betriebstemperaturbereich: -10°C...+55°C
-
Max. Feuchtigkeit: 93±3%
-
Abmessungen: 21 x 41 x 13 mm
-
Gewicht: 10 g
LIEFERUMFANG
1x BE WAVE Mini Multi Extender Mini Erweiterungsmodul, verdrahtetes Zonen- und Ausgangserweiterungsmodul (4-24 V DC)
Angaben gemäß EU-Verordnung (EU) 2023/988 (GPSR):SATEL sp. z o.o.
Budowlanych 66, 80-298 Gdansk, Polen
Webadresse: https://www.satel.eu
