BESCHREIBUNG

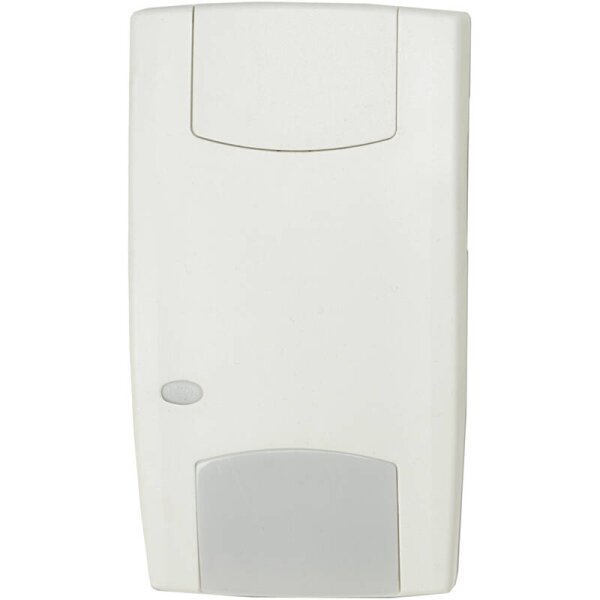

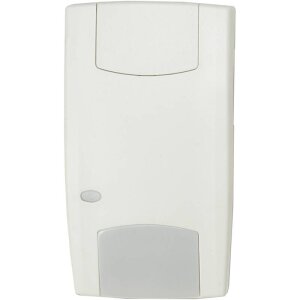

Aritech VE1016 Bewegungsmelder PIR, Weitwinkel 16 m, VectorDie Aritech Bewegungsmelder verfügen über die höchstentwickelte Spiegeloptik in der Sicherheitsindustrie. Diese einzigartige optische Spiegeltechnologie verwendet einen kombinierten Step-und Gliding Focusspiegel, der dem Sensor einen durchgängigen Erfassungsvorhang zur Verfügung stellt, mit dem die Erfassung eines Objekts ohne Unterbrechung möglich ist.
Was sind die Vorteile der "3Brid Orthogonal" Spiegeloptik?Zur Erhöhung der Erfassungsdichte verwenden Sensoren der Aritech VE-Bewegungsmelder Serie eine "3Brid Orthogonal" Spiegeloptik, welche über eine horizontale Spiegelstruktur Erfassungsvorhänge mit vertikaler Ausrichtung für die Detektion von IR-Strahlung generiert. Diese orthogonale Erfindung ist der Schlüssel, einem Spiegel mit zusätzlichen Erfassungsvorhängen ohne Einbußen der Signalstärke zu konzipieren und die Größe des Sensors zu erhöhen.
Was sind die Vorteile der "V2E" Signalauswertung?Die Aritech VE-Bewegungsmelder Serie verwendet die patentierte "Vector Verified Enhanced (V2E) Signalauswertung". Jeder Signalquellentyp generiert einen einzigartigen Vectorausgang durch das von dem Vector-Pyroelement erfasste Signal. Der digitale Signalprozessor analysiert jede Vectorform und Muster und kann verschiedenen Signalquellen voneinander unterscheiden. Somit können Bewegungsmelder der Aritech VE-Bewegungsmelder Baureihe nicht nur nicht-thermische Signalquellen erkennen, sondern auch potentielle Falschmeldungsquellen wie stationäre thermische Quellen, Ventilatoren und starke Lichtquellen ausfiltern und nur auf Alarmsignale von eindringenden Personen reagieren.
Welche Vorteile bei der Detektion bietet das eingebaute "patentierte Vector-Pyroelement" im Vergleich zu einem konventionellen Pyroelement?Infrarotsignale werden durch den pyroelektrischen Sensor im Detektionsfokus des Melders aufgenommen. Ein konventionelles Pyroelement generiert ein eindimensionales Signal (Wert) um das Vorhandensein einer Quelle zu detektieren, daher ist die Detektionsfähigkeit im Wesentlichen abhängig von der Auflösung der Optik des Bewegungsmelders. Durch die einzigartige Konstruktion des patentierten Vector-Pyroelements, erzeugt eine thermische Quelle ein multi-dimensioniertes Signal (Vector). Dies ermöglicht dem Melder nicht nur das Vorhandensein sondern auch die Bewegungsrichtung einer thermischen Quelle zu detektieren. Somit entspricht die Detektionsfähigkeit dem Produkt aus der optischen Auflösung des Spiegels und des multi-diemsionalen Ausgangs des Pyroelemnts. Dies stellt einen wesentlichen Vorteil dieser PIR Erfassungstechnologie dar.
Warum sind die Aritech VE-Bewegungsmelder schnell &. einfach zu installieren? - Tolleranz gegenüber Winkelabweichungen von Wänden und unterschiedlichen Montagehöhen.
- Geringe Einschränkung/Abdeckung der Erfassung durch Objekte innerhalb des Erfassungsbereichs.
- Keine Einstellung durch konstante Reichweiten-Empfindlichkeit erforderlich.
- Einsteckbare Elektronik.
Produktbesonderheiten Aritech VE1016 Bewegungsmelder: - Passiv Infrarot Bewegungsmelder
- 3-Brid Gliding Focus Spiegeloptik
- Einsteckbare Elektronik
- Versiegelte Optik
- "V2E" Signalauswertung zur Vermeidung von Falschmeldungen
- Detektion durch Mantel und Regenschirm
- Voller Unterkriechschutz
- Auswählbarer Erfassungsbereich mittels Spiegelblocker
- Autofocus mit konstanter Reichweitenempfindlichkeit
- Keine Einstellung für verschiede Montagehöhen erforderlich
- Tolleriert Winkelabweichung von Wänden
- EN50131-2-2 Grade 2 zertifiziert
- Unterscheidliche europäische Anerkennungen beantragt
EIGENSCHAFTEN
Produktart
-
Typ: Bewegungsmelder
-
Technik: Verdrahtet
-
Modell / Serie: 1000 Serie
-
Einsatzbereich: Innenbereich Kommunale Einrichtungen Büroräume Haus Wohnraum Industrie
-
Farbe: Weiß
-
Anwendung: Alarmierung Einbruchsschutz
Ausstattung
-
Blickwinkel (horizontal): 86°
-
Detektionsverfahren: Wärmeerkennung
-
Sabotageüberwachung: Ja
-
Unterkriechschutz: Ja
-
Anschlüsse: 9 - 15 V DC
-
Ereignisspeicher: Ja
-
Funktionen: Bewegungserkennung Unterkriechschutz
-
Sensortyp: PIR-Sensor
-
Erfassungsbereich: 16 m
Sonstiges
-
Zertifizierung: EN 50131 Grad 2
-
Eigenschaften: 3-Brid Gliding Focus Spiegeloptik Einsteckbare Elektronik mit V2E-Signalauswertung (Vermeiden von Falschmeldungen) Versiegelte Optik Detektion durch Mantel und Regenschirm
Stromversorgung
-
Spannungsversorgung: 9 - 15 V DC
Umgebung
TECHNISCHE DATEN
-
Technologie: PIR
-
Anwendungsart: Wall mount
-
Anti-Masking: Nein
-
Haustiertolerant: Nein
-
Kamera: Nein
-
Signalverarbeitung: Vector Verified Enhanced
- (VE2)
-
Abreißkontakt Kit: ST400 (optional)
-
Bewegungsmelder-Startzeit: 60 s
-
Max. detection range: 16 m
-

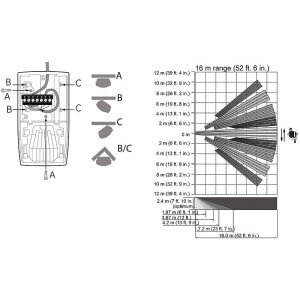

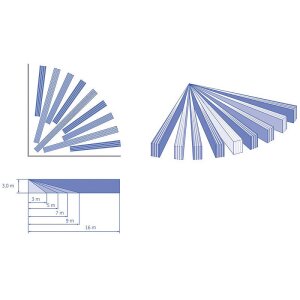

Anzahl der Vorhänge: 9
-
Abdeckung (Sichtfeld): 86°
-
Unterkriechschutz: Ja
-
Zielgeschwindigkeitsbereich: 0,?2 to 3.0 m/s
-
Alarmspeicher: Ja
-
Alarmzeit: 3 sek
-
Peak-to-Peak-Störstrom-Immunität: 2V (at 12 VDC)
-
Verdrahtet-Drahtlos: Verdrahtet
-
Alarmrelais-Charakteristik: NC,? 80 mA 30 VDC,?
- Form A
-
Sabotage-Relais-Charakteristik: NC,? 80 mA 30
- VDC,? Form A
-
Relaiskonfiguration: Isoliert oder 4k7 EOL
-
Fernsteuerungslinien: Tag/Nacht,? Gehtest
-
Betriebsspannung: 9 to 15 VDC
-
Aktueller Verbrauch: 5.5 mA
-
Abmessungen: 108 x 60 x 46 mm (W x H x D)
-
Nettogewicht: 128 g
-
Farbe: Weiß
-
Montagehöhe: 1,?8 bis 3 m
-
Betriebstemperatur: -10 to +55°C, 14 to 130°F
-
Relative Luftfeuchtigkeit: 95 % relative humidity
-
Umgebung: Innen
-
IP Klassifizierung: IP30
-
EN50131 Klasse: Grad 2
LIEFERUMFANG
1x Aritech VE1016 Bewegungsmelder PIR, Weitwinkel 16 m, Vector
