BESCHREIBUNG
Aritech DD1012-N Dual-Bewegungsmelder PIR/MW, Weitwinkel 12 m, 9 Erfassungsvorhängen, VdS B - professioneller VdS-Bewegungsmelder mit digitalem Pyro-Element Die Aritech DD1000 Bewegungsmelder-Baureihe verfügt über eine patentierte Radartechnologie, womit eine "klare Grenze" für den Radarbereich festgelegt werden kann, da das Radar zur Messung der Entfernung zwischen dem Sensor und sich bewegenden Objekten verwendet wird. Damit können
Fehlalarme verhindert werden, die durch Bewegungen außerhalb des Erfassungsbereichs ausgelöst werden.
Der Aritech DD1012-N ist der Nachfolger des bekannten Aritech DD1012(-D) Dual-Bewegungsmelder. Er verfügt über ein
neues digitales Pyroelement für eine verbesserte Signalqualität und eine bessere Immunität gegen elektrische Störungen. Die neuen dualen Aritech Bewegungsmelder enthalten bahnbrechende Technologien, um die größte Herausforderung zu lösen: die verbesserte Erkennung von Fehlalarmen!
Wie funktioniert die neue Technologie des digitalen Pyro-Elements?Das digitale Pyro-Element detektiert Temperaturschwankungen mit einem
hohen Grad an Präzession, was eine Verringerung der elektrischen Interferenzen und eine genauere Detektion ermöglicht. Hierzu ist der Aritech Bewegungsmelder mit einem digitalen Pyro-Element für 1 Kanal ausgestattet.
Welche Vorteile hat ein digitales Pyro-Element gegenüber einem analogem Pyro-Element?Verbesserung der Störresistenz: das digitale Pyro-Element ist resistenter
gegen elektrische Störeinflüsse (30% geringer). Die Signale sind stabiler und liefern weniger Schwankungen bei den Ergebnissen
Digitalisierte Signale: höherer Signal-Rausch-Abstand, das Signal hebt sich vom Rauschen ab.
Können der Radarbereich in den Aritech DD1000 Bewegungsmeldern eingestellt werden?Jeder dieser Dual-Bewegungsmelder ist mit 4 möglichen Radarbereichen ausgestattet, die über Dip-Schalter ausgewählt werden können, so dass das
Erfassungsmuster auf Installationsort angepasst werden kann. Der "Grüne Modus" bietet die
Option zum Abschalten der Radartechnologie, wenn das Sicherheitssystem nicht scharf ist. Das Radar arbeitet mit einer Frequenz von 5,8GHz.
Warum sind die Aritech Bewegungsmelder so einfach &. flexibl im Einbau? - Toleriert Wandwinkelabweichungen und unterschiedliche Montagehöhen.
- Begrenzter Verlust des Erfassungsbereichs, wenn sich Objekte im Sichtfeld des PIR befinden.
- Einfache Reichweiteneinstellung über Dip-Schalter des Range-Gated-Radars, um das Erfassungsmuster an Ihre Bedürfnisse anzupassen.
- Mehrere eingebaute End-Of-Line-Widerstandswerte mit "einfacher Verdrahtungsoption" verfügbar.
- Steckbarer Anschluss.
Wie funktionieren die Aritech Dual Bewegungsmelder?Diese Dual-Bewegungsmelder lösen einen Alarm aus, abhängig von der "jeweiligen Erkennung im Erfassungsbereich" der beiden eingebauten Technologien (Range Gated Radar und PIR).
Aber die Aritech duale Technologie geht über eine einfache "UND"-Funktion hinaus: Sie klassifiziert die Signale von jeder Technologie (Range Gated Radar und PIR) um das beste Alarmergebnis zu erzielen, ohne für störende Signalquellen empfindlich zu sein. Diese Technologie sorgt für eine gleichmäßige Empfindlichkeit in allen Richtungen.
Produktbesonderheiten Aritech DD1012-N Dual-Bewegungsmelder: - 12 m Dual-Bewegungsmelder, 9 Vorhänge, digitales Pyroelement, VdS G122512
- Patentierte, wählbare Range-Gated-Radar-Technologie, die die Radarerfassungsgrenze klar definiert

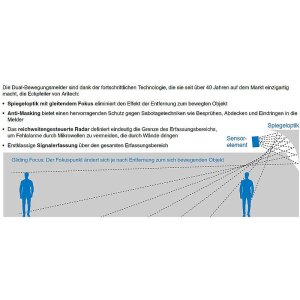

- PIR-Technologie mit patentierter Spiegelvorhang-Optik
- Intelligente Alarmentscheidung auf Basis der Signalklassifizierung des PIR- und Radar-Alarms
- Automatische kontinuierliche Selbstdiagnose bei beiden Technologien
- Grüner Modus: Option zum Abschalten der Radartechnologie, wenn das Sicherheitssystem nicht scharf ist.
- Zertifizierungen: EN Grade 2, NFA2P, Incert, VdS Klasse B
EIGENSCHAFTEN
Produktart
-
Typ: Bewegungsmelder
-
Technik: Verdrahtet
-
Modell / Serie: DD1000 Serie
-

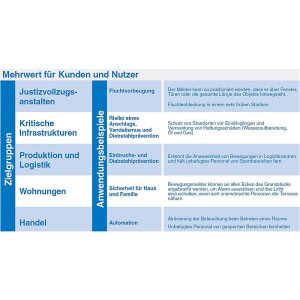

Einsatzbereich: Innenbereich Kommunale Einrichtungen Produktionshallen Werkstätten Warenlager Büroräume Gewerbeobjekte Lagerhallen Justizvollzugsanstalt Kritische Infrastrukturen
-
Farbe: Weiß
-
Anwendung: Alarmierung Einbruchsschutz
Ausstattung
-
Blickwinkel (horizontal): 78°
-
Detektionsverfahren: Wärmeerkennung Mikrowelle
-
Sabotageüberwachung: Ja
-
Unterkriechschutz: Ja
-
Anschlüsse: 9 - 15 V DC
-
Ereignisspeicher: Ja
-
Funktionen: Bewegungserkennung Automatisch Selbstdiagnose einstellbare Radar-Reichweitensteuerung Unterkriechschutz
-
Sensortyp: PIR-Sensor Dual Mikrowelle
-
Erfassungsbereich: 12 m
Sonstiges
-
Zertifizierung: EN 50131 Grad 2 VdS B
-
Eigenschaften: intelligente Alarmklassifizierung (PIR &. Radar) mit verbesserter Erkennung von Fehlalarmen digitales Pyroelement (hohe Präzision bei Temperaturschwankungen) Abschalte-Option der Radartechnik (bei deaktiver Alarmanlage)
Stromversorgung
-
Spannungsversorgung: 9 - 15 V DC
Umgebung
TECHNISCHE DATEN
-
Technologie: Dual
-
Anwendungsart: Wall mount
-
Anti-Masking: Nein
-
Haustiertolerant: Nein
-
Kamera: Nein
-
Abreißkontakt Kit: ST400
-
Bewegungsmelder-Startzeit: 60 s
-
Max. detection range: 12 m
-

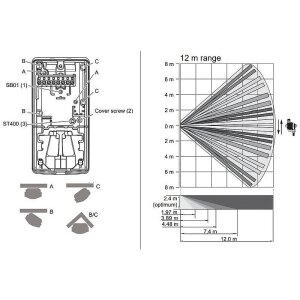

Erkennungsbereich Auswahl: 4,? 6,? 9,? or 12 m
- selectable via dip
- switches
-
Anzahl der Vorhänge: 9
-
Abdeckung (Sichtfeld): 78°
-
Mikrowellenfrequenz (nom.): 5.8 GHz
-
Max. Ausgang für Mikrowelle (bei 1m): 0.003
- µW/cm²
-
Unterkriechschutz: Ja
-
Zielgeschwindigkeitsbereich: 0.2 to 3.0 m/s
-
Alarmspeicher: Ja
-
Alarmzeit: 3 sek
-
Peak-to-Peak-Störstrom-Immunität: 2 V (at 12 VDC)
-
Verdrahtet-Drahtlos: Verdrahtet
-
Alarmrelais-Charakteristik: NC,? 80 mA 30 VDC,?
- Form A
-
Sabotage-Relais-Charakteristik: NC,? 80 mA 30
- VDC,? Form A
-
Relaiskonfiguration: Mehrere EOL-Werte
-
Fernsteuerungslinien: Tag/Nacht,? Gehtest
-
Netzteilwert: 9 to 15 VDC (12 V nominal)
-
Aktueller Verbrauch: 5 to 16 mA (8 mA nominal)
-
Abmessungen: 126 x 63 x 50 mm
-
Nettogewicht: 120 g
-
Montagehöhe: 1,?8 bis 3 m
-
Betriebstemperatur: -10 to +55° C
-
Relative Luftfeuchtigkeit: 95% max. noncondensing
-
Umgebung: Innen
-
IP Klassifizierung: IP30, IK04
-
EN50131 Klasse: Grad 3
LIEFERUMFANG
1x Aritech DD1012-N Dual-Melder PIR/MW, Weitwinkel 12 m, 9 Erfassungsvorhängen
