BESCHREIBUNG
ABUS TECTIQ Update Terminal Set – Steuereinheit + schwarzer Außen-Leseeinheit (IP67) - Zentrale Aktualisierung von Schließmedien &. Zutrittssteuerung
Mit dem TECTIQ Update Terminal Set bestehend aus Steuereinheit (UP) und Außen-Leseeinheit (IP67) realisieren Sie eine leistungsstarke Lösung zur Validierung, Aktualisierung und Zutrittssteuerung in Ihrem digitalen TECTIQ Schließsystem.Das System ermöglicht es Nutzern, ihre Schließmedien im Vorbeigehen zu aktualisieren, während gleichzeitig Zutrittsberechtigungen geprüft und Aktoren (z. B. Türen, Tore, Drehkreuze) angesteuert werden können.
Funktionsweise &. Systemaufbau
-
Update Terminal Funktion: Automatische Synchronisation von Berechtigungen zwischen Schließmedium und Zutrittskontrollzentrale
-
Zutrittssteuerung: Direkte Ansteuerung von Türen, Toren oder Drehkreuzen nach erfolgreicher Berechtigungsprüfung.
-
Echtzeit-Aktualisierung: Verlängerung der Gültigkeit von Schließmedien (z. B. täglich) für maximale Sicherheit

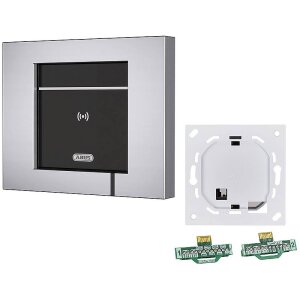

Komponenten im Set:
1x TECTIQ Steuereinheit Update Terminal (UP): - Zentrale Verarbeitung &. Kommunikation mit der Zutrittskontrollzentrale
- Steuerung von Relais/Aktoren (z. B. Türöffner, Drehkreuze)
- Netzwerkanbindung via Ethernet (LAN oder Internet)
- Netzwerk-Fallback bei Verbindungsabbruch
- Konfiguration über TECTIQ Access Manager

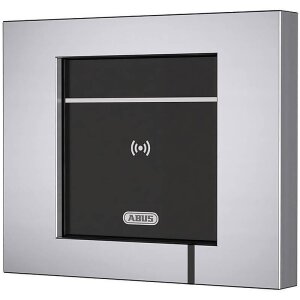

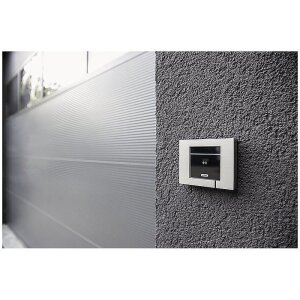

1x TECTIQ Leseeinheit außen (IP67)
- Robuster RFID-Wandleser für den Außenbereich
- Schutzart IP67 – ideal für ungeschützte Installationen
- Hochwertiges Design (Glasoberfläche &. Metallgehäuse)
- Optische &. akustische Statusanzeige
- Datenübertragung via verschlüsseltem RS485-BUS
Ihre Vorteile auf einen Blick
- Effiziente Aktualisierung: Schließmedien werden automatisch beim Zutritt aktualisiert
- Hohe Sicherheit: Verschlüsselte Kommunikation &. manipulationsgeschützte Installation
- Flexible Installation: Getrennte Montage innen (Steuerung) / außen (Leser)
- Zentrale Verwaltung: Steuerung über den TECTIQ Access Manager
- Standortübergreifend: Integration von bis zu 100 Update Terminals
- Ausfallsicher: Weiterbetrieb durch Netzwerk-Fallback
Technische Highlights
- Kommunikation: Ethernet (TCP/IP) &. RS485 (bis 250 m)
- Spannungsversorgung: PoE oder 12 V DC
- Outdoor geeignet: IP67 Leseeinheit (-20 °C bis +70 °C)
- RFID-Technologie: MIFARE® DESFire®
- Verwaltung: TECTIQ Access Manager &. Admin App (BLE)
Jetzt persönliches Angebot anfordern unter vertrieb@expert-security.de - wir unterstützen Sie bei der Planung Ihrer individuellen TECTIQ Zutrittslösung inkl. Update Terminals und Systemintegration.
EIGENSCHAFTEN
Produktart
-
Typ: Set Zubehörartikel Steuereinheit Update-Terminal Leseeinheit
-
Modell / Serie: TECTIQ (Data-on-Card)
-
Farbe: Schwarz
-
Funktionen: Wandleser zum Ansteuern von elektronischen Tür-&. Torantrieben bzw Aktoren Update Terminal mit optionaler Zutrittsfunktion in Kombination mit Leseeinheit zum Validieren &. Aktualisieren von Schließmedien Anbindung von bis zu 100 Update-Terminals standortübergreifende möglich
-
Manipulationsschutz: SEHR HOCH
-
Anwendung: Zutrittskontrolle
Stromversorgung
-
Spannungsversorgung: PoE 12 V DC
TECHNISCHE DATEN
- Technische Daten zu TECTIQ Steuereinheit Update Terminal (UP)
-
Updatefähigkeit: Ja, über Netzwerk
-
Farbe: Signalweiß (RAL9003)
-
Anschlüsse: Zwei steckbare Anschlussklemmen
-
Programmierung: Access Manager, Parameterkarte
-
Tiefe: 47 mm
-
Einsatzbereiche: Ansteuerung von elektronischen Tür- und Zutrittssteuerungen (z. B.: E-Türöffner, Motoschloss, Tor- und Schrankenanlagen) sowie anderer Aktoren
-
Anzahl Wandleser: Eine Leseeinheit je Steuereinheit
-
Verwaltung: Access Manager Software
-
Montageart: Im Innenbereich, in ø 60 mm Unterputz- oder Hohlwand-Geräte-Verbindungsdosen mit min. 53 mm Innentiefe (empfohlen 66 mm) oder im Aufputz Industriegehäuse (nach DIN VDE 0606, DIN VDE 0471, DIN IEC 695)
-
Relaisausgänge: Ein potentialfreier Relaisausgang, Spannungsfestigkeit: 60 V DC, 50 V AC, Strombelastbarkeit: 1 A DC, 1 A AC
-
Eingänge: 0
-
Ethernet-Schnittstelle: Klemme 1/Anschluss 1 - 8 (siehe Montageanleitung)
-
Nettogewicht: 0.071 kg
-
Kommunikationsprotokolle: TCP/IP, Peer-to-Peer-Vermittlungsserver
-
Signalisierung: Optische und optional akustische Signalisierung über die Leseeinheit
-
Min. Betriebstemperatur: -20 °C
-
Default IP Einstellungen: DHCP
-
Höhe: 71 mm
-
Werksreset: Ja
-
Material: Kunststoff
-
Uhrzeitpufferung Stromausfall: Max. 3 Stunden
-
Echtzeituhr (RTC): Ja
-
Konfiguration Relais: Bistabiles Relais: NO, NC, NO Impuls, NC Impuls
-
Validierungsintervalle: Frei konfigurierbar (im TECTIQ Access Manager)
-
Breite: 71 mm
-
Sicherheitseigenschaften: End-to-end-verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglich
-
Max. Betriebstemperatur: 60 °C
-
Öffnungszeit einstellbar: Ja (1, 2, 4, 6, 8 oder 12 s)
-
Sonderfunktionen: Office-Mode zur dauerhaften Ansteuerung des Verschlusselements, z. B. zu Geschäftszeiten
-
Ausfallsicherung Netzwerk: Zwischenspeicherung der Daten und Weiterbetrieb ohne Netzwerkverbindung für einen vordefinierten Zeitraum (softwareseitig einstellbar)
-
RFID-Technologie: Keine Schnittstelle, Bedienung über die Leseeinheit
-
Schutzart IP: 20
-
Luftfeuchtigkeit: Max. 80 % relative Luftfeuchte, nicht kondensierend %
-
Speichertyp: Ringspeicher: 10.000 Ereignisse
-
Kabelführung: Bis zu 100 m Entfernung zwischen Steuereinheit und Ethernet-Adapter, bis zu 250 m Entfernung zwischen Steuereinheit und Leseeinheit (4 x 0,34 mm², geschirmt)
-
Artikel-Kurzbezeichnung: TEC-SG-UP-ON
-
Spannungsversorgung DC: (Klemme 1/Anschluss 1 - 8) PoE IEEE 802.3af oder (Klemme 2/Anschluss 13 - 14) extern 12 V
-
RS-485-Schnittstelle: Anschluss einer externen Leseeinheit an Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Einstellung Anzahl Leseeinheiten: über Schiebeschalter an der Steuereinheit
-
Max. Stromaufnahme: 100 mA/1,0 W (Steuereinheit Update Terminal ohne Aktor/Leseeinheit)
-
Schnittstellen: RS485, Micro-USB, Ethernet/PoE, Relaisausgang
LIEFERUMFANG
1x TECTIQ Steuereinheit Update Terminal UP
2x Anschlussklemme
1x Quick Guide
1x TECTIQ Leseeinheit außen IP67 schwarz (inkl. 6 m Kabel)
2x Schraube TX10H (für den Rahmen) und 1x Dichtungsgummi
1x Werkzeug TX10H
1x Quick Guide
