60m Lichtschranke AX-200 TFR 4Kanal, Funkversion

Artikelnummer: EX-10001669

Kategorie: Melder

Lieferzeit: 8 Werktage DE

593,73 €

inkl. 19% USt. ,

Lichtschranke | Einsatzgebiet:Außenbereich | Erfassungsbereich:60 m | Detektionsverfahren:Infrarotstrahlmessung | Sensortyp:Dual, Infrarot Modul

Stk

Beschreibung

BESCHREIBUNG

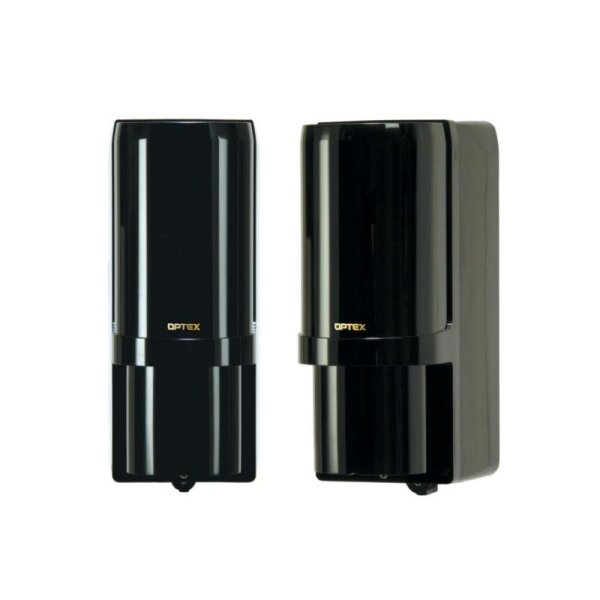

Optex Lichtschranke AX-200 TFR

Die Optex Lichtschranke AX-200 TFR (R= Funk) ist ein batteriebetriebener Alarmmelder, mit vier einstellbaren Lichtfrequenzen (= TF), welche es ermöglichen, dass ein "Übersprechen" vermieden wird. Diese Option wird zum Aufbau einer Lichtschrankenwand oder zum überbrücken einer großen Weite benötigt.

Installationsbeispiel: Die Optex Lichtschranke kann an den Secvest Funk-Öffnungsmelder verdrahtet werden. Dabei dient der Funk-Öffnungsmelder als Funk-Sender für die Funkalarmanlage Secvest. Die Optex Lichtschranke wird über die Batterie des Secvest Funk-Öffnungsmelders mit versorgt. Das selbe Prinzip kann auch mit dem drahtlosen Sensoreingang von Lupus realisiert werden.

Produktbesonderheiten:

4 einstellbare Lichtstrahlfrequenzen (= TF)
Batteriebetrieb
Reichweite im Außenbereich 60 m
Reichweite im Innenbereich 120 m
Maximale Reichweite 530 m
2 gepulste Infrarotstrahlen
Wand-, Pfosten- und Säulenmontage
Einstellbare Strahlunterbrechungszeit
Betriebsspannung 3,6 V DC
Schutzart IP55

EIGENSCHAFTEN

Produktart

Typ: Lichtschranke
Technik: Funkvernetzt
Modell / Serie: AX
Einsatzbereich: Außenbereich
Farbe: Schwarz
Anwendung: Alarmierung

Ausstattung

Detektionsverfahren: Infrarotstrahlmessung
Sensortyp: Dual Infrarot Modul
Erfassungsbereich: 60 m

Stromversorgung

Spannungsversorgung: Batterie 3,6 V

Umgebung

Schutzart IP: IP55

TECHNISCHE DATEN

Reichweite: 60m
Maximaler Erkennungsabstand: 530m
Erkennungsverfahren: gepulste
Infrarotlichtstrahlen
Strahlenfrequenzen: vier Kanäle wählbar
Unterbrechungszeit: variabel, einstellbar
zwischen 50, 100, 250, 500ms (4 Stufen)
Betriebsspannung: 3,6V / 13Ah: Lithium Batterien
der Firma SAFT (nicht im Lieferumfang) Sender 2 Stück und Empfänger 2
Stück
Stromaufnahme: 810µA (Sender 490µA und Empfänger
320µA)
Batterielebenserwartung: Sender: 3 Jahre /
Empfänger: 5 Jahre
Alarmausgang: Wechsler 3,6Vdc, 0,01A
D.Q. Ausgang: N.O. oder N.C. Kontakt: 3,6Vdc,
0,01A
Low Battery Ausgang: N.O. oder N.C. Kontakt:
3,6Vdc, 0,01A Sender und Empfänger
Sabotageausgang Vorderseite: Wechsler 3,6Vdc,
0,01A schaltet, wenn der Deckel angehoben wird (Empfänger)
Sabotageausgang Rückseite: Wechsler 3,6Vdc,
0,01A schaltet, wenn das Gehäuse oder das ganze System entfernt wird
(Rückseite)
Alarmanzeige (Empfänger)
1) LED an – Infrarotstrahl kommt nicht an
2) Blinken – IR Strahl nur schwach
3) LED aus – IR Strahl kommt gut an
Power (Sender): Power AN: ON. Power AUS: OFF
Low Batterie: niedrige Spannung – blinken
Temperaturbereich: -20°C bis +60°C
Luftfeuchtigkeit: max. 95%
Ausrichtungswinkel: (+/-) 90° horizontal. (+/-)
5° vertikal
Montage: Innen und Außen, Wand-, Pfosten- und
Säulenmontage (optional: Montageset für Säuleneinbau)
Gewicht: 1600g (Gesamtgewicht Sender und
Empfänger ohne Zubehör)
Schutzklasse: IP55

LIEFERUMFANG

Optex Lichtschranke AX-200 TFR
Montageanleitung
Schrauben (4x20 mm)
Schrauben (4x30 mm)
U-förmige Schellen (2x)
Klettklebebänder
Pfostenmontageset

Angaben gemäß EU-Verordnung (EU) 2023/988 (GPSR):
Optex (Europe) Ltd
Henricuskade 17, 2497 NB Den Haag, Niederlande
Webadresse: www.optex-europe.com
